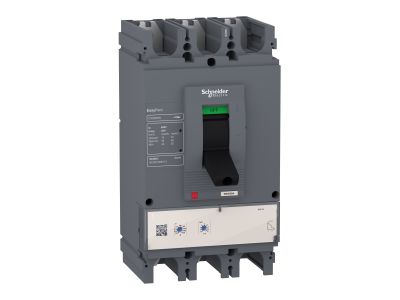

Wyłącznik mocy EasyPact CVS630N, 3P, 630A, 50kA, wyzwalacz elektroniczny ETS2.3, Compact CVS | LV563510 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS630N o numerze katalogowym LV563510 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o ochronie instalacji niskiego napięcia w sektorze komercyjnym i przemysłowym. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 630 A, co pozwala na bezpieczną dystrybucję energii w rozbudowanych systemach zasilania. Dzięki wysokiej zdolności zwarciowej Icu na poziomie 50 kA przy napięciu 415 V AC, wyłącznik gwarantuje ciągłość pracy i bezpieczeństwo infrastruktury nawet w przypadku wystąpienia poważnych awarii sieciowych.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną ochronę trzech faz prądu przemiennego (AC).
• Wyzwalacz elektroniczny ETS2.3: Oferuje precyzyjne nastawy parametrów ochrony, co pozwala na lepszą koordynację selektywną w porównaniu do tradycyjnych wyzwalaczy termomagnetycznych.
• Trwałość mechaniczna i elektryczna: Solidna obudowa serii Compact CVS została zaprojektowana do pracy w wymagających warunkach, minimalizując potrzebę częstej konserwacji.
• Zabezpieczenia: Urządzenie integruje funkcje ochrony przed przeciążeniami oraz zwarciami, reagując błyskawicznie na anomalie prądowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada certyfikację potwierdzającą stopień zanieczyszczenia środowiska pracy oraz wytrzymałość izolacji, co jest kluczowe dla zapewnienia bezpieczeństwa obsługi technicznej oraz ochrony mienia.

Zastosowanie

EasyPact CVS630N znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym wyborem do głównych i odpływowych tablic rozdzielczych w budynkach użyteczności publicznej, zakładach produkcyjnych oraz obiektach infrastrukturalnych. Dzięki kompaktowym wymiarom i wysokim parametrom technicznym, wyłącznik ten doskonale sprawdza się w ochronie silników, transformatorów oraz linii zasilających o dużym poborze mocy, gdzie wymagana jest niezawodność i precyzja działania wyzwalacza elektronicznego.

Wskazówki Montażowe

Prawidłowa instalacja wyłącznika jest kluczowa dla jego poprawnego funkcjonowania. Montaż powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Pozycja montażu: Urządzenie może być montowane pionowo, poziomo lub na boku, co ułatwia adaptację w ciasnych polach rozdzielnic.
• Moment dokręcania: Należy ściśle przestrzegać momentów dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne od innych aparatów oraz ścian obudowy, aby zapewnić optymalne odprowadzanie ciepła.
• Podłączenie: Wyłącznik umożliwia podłączenie szyn miedzianych lub kabli z końcówkami oczkowymi, co zapewnia trwały i pewny styk elektryczny.

FAQ

• Czy wyłącznik CVS630N posiada regulację prądu przeciążeniowego? Tak, dzięki zastosowaniu wyzwalacza elektronicznego ETS2.3, użytkownik ma możliwość precyzyjnego dostosowania nastaw prądowych do specyfiki chronionego obwodu.
• Jaka jest różnica między serią CVS a NSX? Seria EasyPact CVS jest zoptymalizowana pod kątem najczęstszych zastosowań budynkowych i przemysłowych, oferując doskonały stosunek jakości do ceny przy zachowaniu wysokich standardów bezpieczeństwa Schneider Electric.
• Czy urządzenie może pracować w sieciach DC? Prezentowany model jest dedykowany do pracy w sieciach prądu przemiennego (AC) zgodnie z jego specyfikacją techniczną.
