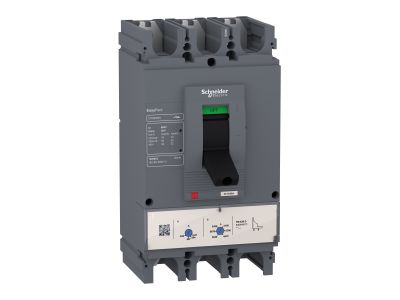

Wyłącznik mocy EasyPact CVS630N, 3P, 600A, 50kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV563316 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS630N o numerze katalogowym LV563316 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o niezawodnej ochronie instalacji elektrycznych w małych i średnich obiektach budowlanych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 600 A oraz wysoką graniczną prądową zdolnością wyłączania zwarciowego (Icu) na poziomie 50 kA przy napięciu 415 V AC. Dzięki zastosowaniu 3-biegunowej konstrukcji stacjonarnej, wyłącznik ten stanowi fundament bezpiecznej dystrybucji energii.

• Wyzwalacz termomagnetyczny TMD: Wyposażony w zintegrowany moduł zabezpieczający, który oferuje regulowane zabezpieczenie przed przeciążeniem termicznym oraz stałe, bezzwłoczne zabezpieczenie magnetyczne przed zwarciami.
• Wysoka wydajność: Zdolność wyłączania 50 kA rms gwarantuje ciągłość pracy i ochronę infrastruktury nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Kompaktowe wymiary: Obudowa o wymiarach 140 mm szerokości, 255 mm wysokości oraz 110 mm głębokości pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACH, co potwierdza dbałość o ekologię i ułatwia proces utylizacji po zakończeniu eksploatacji.

Zgodność z Normami

Wyłącznik EasyPact CVS630N został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co zapewnia jego niezawodność w wymagających warunkach przemysłowych. Urządzenie jest w pełni zgodne z normą IEC 60947, co definiuje jego parametry jako aparatury niskonapięciowej. Posiada certyfikaty CCC oraz EAC, umożliwiające jego stosowanie na rynkach globalnych. Dodatkowo, zgodnie z normą IEC 60664-1, wyłącznik jest sklasyfikowany jako urządzenie czołowe klasy II, co pozwala na jego bezpieczny montaż w rozdzielnicach o izolacji klasy II.

Zastosowanie

Produkt dedykowany jest przede wszystkim do ochrony obwodów zasilających i rozdzielczych w budownictwie komercyjnym oraz przemysłowym. Idealnie sprawdza się w:

• Systemach zasilania budynków biurowych i użyteczności publicznej.
• Zabezpieczaniu głównych linii zasilających w zakładach produkcyjnych.
• Infrastrukturze technicznej, gdzie wymagana jest wysoka odporność na prądy zwarciowe.
• Rozdzielnicach głównych i oddziałowych wymagających prądu znamionowego do 600 A.

Wskazówki Montażowe

Instalacja wyłącznika EasyPact CVS630N powinna być przeprowadzona przez wykwalifikowany personel elektrotechniczny. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycja montażu: Urządzenie jest przeznaczone do montażu stacjonarnego w pionowych lub poziomych polach rozdzielczych.
• Przyłącza: Należy zapewnić odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków przy prądzie znamionowym 600 A.
• Izolacja: Dzięki konstrukcji klasy II, wyłącznik może być montowany w obudowach o podwyższonym standardzie bezpieczeństwa bez ryzyka przebicia do frontu urządzenia.
• Przestrzeń serwisowa: Należy zachować odstępy izolacyjne zgodne z dokumentacją techniczną, aby umożliwić swobodne odprowadzanie gazów po wyłączeniu zwarciowym.

FAQ

• Czy wyzwalacz TMD w tym modelu jest regulowany? Tak, wyzwalacz termiczno-magnetyczny (TMD) posiada regulację w zakresie ochrony termicznej (przeciążeniowej), natomiast ochrona magnetyczna (zwarciowa) pozostaje na stałym, fabrycznie ustawionym poziomie.
• Jakie jest maksymalne napięcie robocze urządzenia? Wyłącznik jest przystosowany do pracy przy napięciu znamionowym łączeniowym wynoszącym 440 V AC przy częstotliwości 50/60 Hz.
• Czy do wyłącznika można dokupić akcesoria? Tak, seria EasyPact CVS oferuje szeroką gamę akcesoriów opcjonalnych, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy obrotowe.
