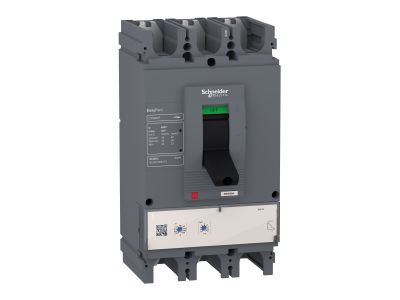

Wyłącznik mocy EasyPact CVS630F, 3P, 630A, 36kA, wyzwalacz elektroniczny ETS2.3, Compact CVS | LV563505 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS630F o numerze katalogowym LV563505 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o ochronie instalacji niskiego napięcia w sektorze przemysłowym i komercyjnym. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 630 A, co pozwala na bezpieczną obsługę obwodów o dużym obciążeniu. Kluczowym atutem jest znamionowa graniczna zdolność wyłączania zwarciowego (Icu) na poziomie 36 kA przy napięciu 415 V AC, przy czym eksploatacyjna zdolność wyłączania (Ics) wynosi 100% wartości Icu, co gwarantuje pełną niezawodność i ciągłość pracy po wystąpieniu zakłócenia.

• Wyzwalacz elektroniczny ETS 2.3: Zapewnia precyzyjną ochronę przed przeciążeniami i zwarciami, oferując wyższą dokładność nastaw w porównaniu do wyzwalaczy termomagnetycznych.
• Konfiguracja 3-biegunowa (3P): Przeznaczona do trójfazowych systemów zasilania, zapewniając skuteczną izolację i ochronę wszystkich faz.
• Kompaktowe wymiary: Szerokość 140 mm, wysokość 255 mm oraz głębokość 110 mm ułatwiają integrację w nowoczesnych rozdzielnicach o ograniczonej przestrzeni.
• Stopień ochrony: Standardowo wyposażony w dźwignię zapewniającą stopień ochrony IP40, z możliwością podniesienia do IP54 przy zastosowaniu opcjonalnej rączki obrotowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, urządzenie jest certyfikowane do pracy w środowisku o III stopniu zanieczyszczenia, zgodnie z wytycznymi norm IEC 60947-1 oraz IEC 60664-1. W ramach strategii Green Premium, produkt jest w pełni zgodny z dyrektywami środowiskowymi RoHS oraz REACH, co minimalizuje wpływ na środowisko naturalne i ułatwia proces utylizacji po zakończeniu eksploatacji.

Zastosowanie

EasyPact CVS630F znajduje szerokie zastosowanie w systemach rozdziału energii elektrycznej, gdzie wymagana jest wysoka niezawodność i precyzja ochrony. Jest idealnym wyborem dla:

• Głównych i odpływowych tablic rozdzielczych w budynkach użyteczności publicznej.
• Zabezpieczania linii zasilających w zakładach produkcyjnych i halach magazynowych.
• Infrastruktury krytycznej, gdzie wymagana jest pełna selektywność i wysoka zdolność zwarciowa.
• Systemów zasilania rezerwowego, dzięki możliwości montażu akcesoriów pomocniczych takich jak wyzwalacze wzrostowe (MX) czy podnapięciowe (MN).

Wskazówki Montażowe

Instalacja wyłącznika EasyPact CVS630F jest elastyczna i dostosowana do standardów nowoczesnego prefabrykowania rozdzielnic. Urządzenie może być montowane pionowo na płycie montażowej lub za pomocą odpowiednich adapterów na szynie DIN. Konstrukcja pozwala na montaż przez drzwi rozdzielnicy klasy II, co zachowuje ciągłość izolacji obudowy i podnosi bezpieczeństwo obsługi. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Urządzenie posiada dedykowane gniazda na akcesoria elektryczne, takie jak styki pomocnicze (OF) czy styki sygnalizacji wyzwolenia (SD), które można zainstalować bez konieczności demontażu całego aparatu.

FAQ

• Czy wyłącznik posiada regulację prądu przeciążeniowego? Tak, dzięki zastosowaniu elektronicznego wyzwalacza ETS 2.3, użytkownik ma możliwość precyzyjnego dostosowania parametrów ochrony do charakterystyki odbiornika.
• Jaka jest różnica między Icu a Ics w tym modelu? W przypadku CVS630F, Ics wynosi 100% Icu (36kA), co oznacza, że po wyłączeniu prądu zwarciowego o maksymalnej wartości, wyłącznik zachowuje pełną sprawność operacyjną.
• Czy mogę zamontować napęd silnikowy? Seria EasyPact CVS umożliwia rozbudowę o dodatkowe akcesoria, jednak należy sprawdzić kompatybilność konkretnego modelu wyzwalacza z napędem zdalnym.
• Czy produkt jest ekologiczny? Tak, etykieta Green Premium gwarantuje przejrzystość w kwestii składu materiałowego oraz zgodność z normami ochrony środowiska.
