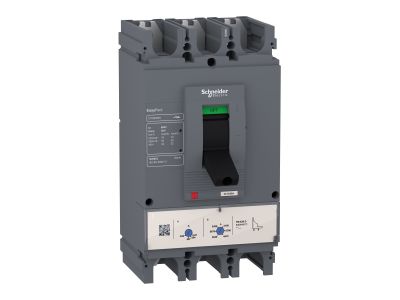

Wyłącznik mocy EasyPact CVS400N, 3P, 320A, 50kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV540315 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS400N o numerze katalogowym LV540315 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o niezawodnej ochronie instalacji elektrycznych w małych i średnich budynkach komercyjnych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 320 A oraz wysoką zdolnością wyłączania zwarciowego (Icu) na poziomie 50 kA przy napięciu 415 V AC, co gwarantuje ciągłość pracy i bezpieczeństwo nawet w wymagających warunkach sieciowych.

• Wyzwalacz termomagnetyczny TMD: Wyposażony w regulowane zabezpieczenie termiczne, które pozwala na precyzyjne dopasowanie progu zadziałania do charakterystyki obciążenia, oraz stałe zabezpieczenie magnetyczne chroniące przed skutkami zwarć.
• Konstrukcja 3-biegunowa (3P): Kompaktowe wymiary (140 mm szerokości, 255 mm wysokości i 110 mm głębokości) pozwalają na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy.
• Napięcie robocze: Urządzenie przystosowane jest do pracy przy napięciu znamionowym 440 V AC 50/60 Hz.
• Etykieta Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACH, co potwierdza dbałość o zrównoważony rozwój i ułatwia utylizację po zakończeniu cyklu życia.

Zgodność z Normami

Wyłącznik EasyPact CVS400N został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację zgodną z normą IEC 60947, co jest kluczowe dla profesjonalnych instalacji niskiego napięcia. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, umożliwiające jego stosowanie na rynkach globalnych. Urządzenie spełnia wymagania normy IEC 60664-1 w zakresie izolacji klasy II, co pozwala na jego bezpieczny montaż w rozdzielnicach o wysokim standardzie ochrony przeciwporażeniowej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik CVS400N znajduje szerokie zastosowanie w:

• Ochronie linii zasilających w budynkach biurowych, handlowych oraz użyteczności publicznej.
• Zabezpieczaniu odbiorników w zakładach produkcyjnych o średnim poborze mocy.
• Systemach rozdziału energii w nowoczesnych instalacjach przemysłowych.
• Rozdzielnicach głównych i oddziałowych, gdzie wymagana jest wysoka selektywność i niezawodność działania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przeznaczone do montażu stacjonarnego. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiednie narzędzia dynamometryczne, aby zapewnić trwałe i bezpieczne połączenie szyn lub przewodów, co zapobiega przegrzewaniu się styków.
• Izolacja: Dzięki konstrukcji czołowej klasy II, wyłącznik może być bezpiecznie montowany w rozdzielnicach z izolacją klasy II bez ryzyka obniżenia parametrów ochronnych obudowy.
• Przestrzeń chłodząca: Należy zachować zalecane przez producenta odstępy izolacyjne i wentylacyjne, aby zapewnić optymalne odprowadzanie ciepła podczas pracy pod pełnym obciążeniem.

FAQ

• Czy wyzwalacz TMD w tym modelu jest w pełni regulowany? Wyzwalacz termomagnetyczny TMD posiada regulację członu termicznego (przeciążeniowego), natomiast człon magnetyczny (zwarciowy) jest ustawiony na stałym poziomie bezpieczeństwa.
• Czy wyłącznik CVS400N wspiera akcesoria dodatkowe? Tak, seria EasyPact CVS pozwala na doposażenie wyłącznika w styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe oraz napędy obrotowe.
• Jakie jest główne przeznaczenie tego urządzenia? Jest to optymalny wybór do ochrony instalacji w małych i średnich budynkach, łączący wysoką wydajność z ekonomicznym podejściem do inwestycji.
