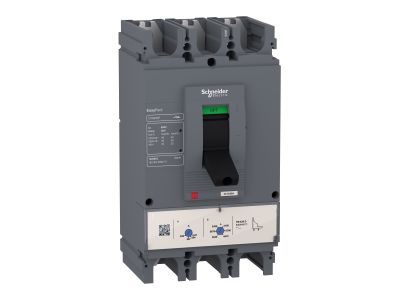

Wyłącznik mocy EasyPact CVS400F, 3P, 320A, 36kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV540305 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS400F o numerze katalogowym LV540305 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o niezawodnej ochronie instalacji elektrycznych w małych i średnich budynkach komercyjnych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 320 A oraz 3-biegunową konstrukcją (3P), co pozwala na skuteczne zabezpieczanie obwodów trójfazowych. Kluczowym elementem wyłącznika jest zintegrowany wyzwalacz termomagnetyczny typu TMD, który oferuje regulowane zabezpieczenie przed przeciążeniem termicznym oraz stałe, bezzwłoczne zabezpieczenie magnetyczne przed skutkami zwarć.

• Zdolność wyłączania: Parametr Icu na poziomie 36 kA rms przy napięciu 415 V AC gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Wyzwalacz TMD: Umożliwia precyzyjne dostosowanie progu zadziałania termicznego do specyfiki chronionego odbiornika, zwiększając elastyczność konfiguracji systemu.
• Kompaktowe wymiary: Obudowa o wymiarach 140 mm szerokości, 255 mm wysokości oraz 110 mm głębokości pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACH, co potwierdza dbałość o zrównoważony rozwój i ułatwia utylizację po zakończeniu eksploatacji.

Zgodność z Normami

Wyłącznik EasyPact CVS400F został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Urządzenie jest w pełni zgodne z normą IEC 60947, co definiuje jego parametry pracy w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Ważnym aspektem konstrukcyjnym jest zgodność z normą IEC 60664-1, dzięki której wyłącznik jest klasyfikowany jako urządzenie czołowe klasy II, co pozwala na jego bezpieczny montaż w rozdzielnicach o izolacji klasy II.

Zastosowanie

Dzięki swojej charakterystyce, EasyPact CVS400F znajduje szerokie zastosowanie w sektorze budownictwa kubaturowego oraz w lekkim przemyśle. Jest to idealny wybór do:

• Zabezpieczania głównych linii zasilających w budynkach biurowych i handlowych.
• Ochrony podrozdzielnic w zakładach produkcyjnych.
• Współpracy z odbiornikami o prądzie znamionowym do 320 A, wymagającymi stabilnego i pewnego zabezpieczenia nadprądowego.
• Systemów wymagających napięcia roboczego do 440 V AC przy częstotliwości 50/60 Hz.

Wskazówki Montażowe

Instalacja wyłącznika EasyPact CVS400F powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przeznaczone do montażu stacjonarnego. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków i zapewnić trwałość połączenia.
• Odstępy izolacyjne: Zachowanie minimalnych odstępów od metalowych części obudowy oraz innych aparatów, zgodnie z dokumentacją techniczną producenta.
• Akcesoria: Możliwość doposażenia wyłącznika w opcjonalne styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe, co rozszerza funkcjonalność o zdalne sterowanie i sygnalizację stanu pracy.

FAQ

• Czy wyzwalacz TMD w tym modelu jest w pełni regulowany? Wyzwalacz TMD posiada regulację członu termicznego (przeciążeniowego), natomiast człon magnetyczny (zwarciowy) posiada nastawę stałą, zoptymalizowaną dla prądu znamionowego 320 A.
• Czy wyłącznik może pracować w sieciach o napięciu 440V? Tak, napięcie robocze urządzenia wynosi 440 V AC przy częstotliwości 50/60 Hz, co czyni go uniwersalnym rozwiązaniem dla większości standardowych sieci przemysłowych.
• Co oznacza status Green Premium? Jest to znak ekologiczny firmy Schneider Electric, który gwarantuje, że produkt jest zgodny z przepisami ochrony środowiska, posiada deklarację profilu środowiskowego (PEP) oraz instrukcje dotyczące recyklingu (EoLI).
