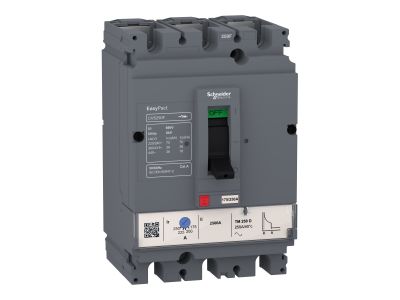

Wyłącznik mocy EasyPact CVS250F, 3P, 160A, 36kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV525331 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS250F o numerze katalogowym LV525331 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu najwyższych standardów bezpieczeństwa w systemach dystrybucji energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A oraz trójbiegunową konstrukcją (3P), w której wszystkie trzy bieguny są w pełni zabezpieczone (3d). Wyłącznik ten należy do kategorii użytkowania A, co oznacza, że jest dedykowany do obwodów, w których nie jest wymagana selektywność czasowa przy zwarciach.

Kluczowym elementem urządzenia jest wyzwalacz termomagnetyczny typu TM-D. Technologia ta łączy w sobie dwa rodzaje zabezpieczeń: człon termiczny, który odpowiada za ochronę przed przeciążeniami poprzez monitorowanie wzrostu temperatury, oraz człon magnetyczny, zapewniający bezzwłoczną reakcję w przypadku wystąpienia zwarcia. Zdolność wyłączania oznaczona symbolem F wynosi 36 kA przy napięciu 380/415 V AC, co pozwala na bezpieczne przerwanie prądu zwarciowego i ochronę infrastruktury kablowej oraz odbiorników końcowych.

• Prąd znamionowy: 160 A – idealny do średnich obciążeń w rozdzielnicach głównych i obiektowych.
• Zdolność wyłączania (Icu): Wysoka odporność na zwarcia wynosząca 36 kA (415V) oraz aż 70 kA przy 220/240V.
• Wyzwalacz TM-D: Niezawodna ochrona termomagnetyczna chroniąca przed skutkami przeciążeń i zwarć.
• Kompaktowa budowa: Seria CVS250 pozwala na oszczędność miejsca wewnątrz szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Wyłącznik EasyPact CVS250F został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających warunkach przemysłowych. Urządzenie spełnia wymagania normy IEC 60947-2, która określa parametry pracy dla aparatury niskonapięciowej, w tym wyłączników mocy. Dzięki certyfikacji Icu (graniczna zdolność wyłączania zwarciowego), użytkownik ma pewność, że aparat zachowa integralność strukturalną nawet po wystąpieniu ekstremalnych zakłóceń w sieci prądu przemiennego (AC) o częstotliwości 50/60 Hz.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz w przemyśle lekkim. Jako element systemu dystrybucji energii, wyłącznik CVS250F 160A doskonale sprawdza się w:

• Zabezpieczaniu linii zasilających w budynkach biurowych i użyteczności publicznej.
• Ochronie silników i odbiorników o dużej mocy w zakładach produkcyjnych.
• Rozdzielnicach piętrowych i głównych jako główny element odcinający i zabezpieczający.
• Systemach zasilania gwarantowanego, gdzie wymagana jest wysoka zdolność wyłączania przy napięciu 440 V AC.

Wskazówki Montażowe

Podczas instalacji wyłącznika EasyPact CVS250F należy zwrócić szczególną uwagę na poprawne dokręcenie zacisków prądowych. Zaleca się stosowanie klucza dynamometrycznego, aby uzyskać odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków przy prądzie 160 A. Urządzenie jest przystosowane do montażu na płycie montażowej wewnątrz rozdzielnicy. Należy zachować odpowiednie odstępy izolacyjne (tzw. safety clearance) od elementów przewodzących oraz zapewnić swobodny przepływ powietrza dla optymalnego chłodzenia wyzwalacza termicznego. Przed uruchomieniem należy zweryfikować nastawy wyzwalacza, aby były one zgodne z projektem instalacji elektrycznej.

FAQ

• Czy wyłącznik posiada regulację prądu przeciążeniowego? Wyzwalacz TM-D w serii EasyPact CVS zazwyczaj posiada stałe lub nastawialne progi w zależności od konkretnej wersji wykonania – dla modelu 160A parametry są zoptymalizowane pod kątem ochrony standardowych obwodów dystrybucyjnych.
• Czy urządzenie może pracować w sieciach 440 V? Tak, wyłącznik posiada zdolność wyłączania Icu na poziomie 36 kA przy napięciu 440 V AC, co czyni go uniwersalnym rozwiązaniem dla różnych konfiguracji sieciowych.
• Jaka jest różnica między serią EasyPact CVS a Compact NSX? Seria EasyPact CVS jest ekonomiczną alternatywą dla serii NSX, oferującą kluczowe funkcjonalności zabezpieczające przy zachowaniu wysokiej jakości Schneider Electric, idealną do standardowych aplikacji budynkowych.
