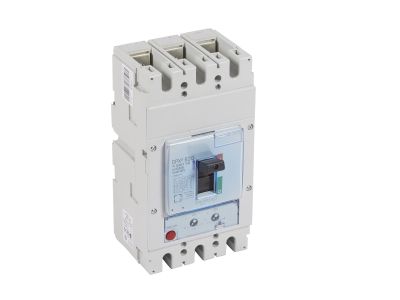

Wyłącznik mocy DPX3 630 TM 3P 630A 50kA | 422018 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 630 TM 3P 630A (symbol 422018) z wyzwalaczem termiczno-magnetycznym to urządzenie przeznaczone do izolowania i ochrony linii niskiego napięcia. Oferuje prąd znamionowy 630 A oraz zdolność zwarciową Icu = 36 kA przy 400/415 V~, co gwarantuje skuteczne wyłączanie zwarć o dużej energii. Wyposażony w regulowane wyzwalacze: przeciążeniowy (0,8–0,9–1 x In) i zwarciowy (5–10 x In), umożliwia precyzyjne dopasowanie charakterystyki do wymogów instalacji.

• Prąd znamionowy 630 A: umożliwia bezpieczną pracę i ochronę obwodów o znacznym obciążeniu.
• Zdolność zwarciowa Icu = 36 kA (400/415 V~): zapewnia pewne wyłączanie zwarć o wysokiej energii, minimalizując ryzyko uszkodzeń.
• Regulowany wyzwalacz termiczny (0,8–0,9–1 x In) i magnetyczny (5–10 x In): pozwala na optymalne dopasowanie do charakterystyki odbiorników i zabezpieczanych przewodów.
• Konstrukcja trójbiegunowa: dedykowana do sieci trójfazowych, zapewniająca kompleksową ochronę wszystkich faz.
• Zgodność z normą IEC/EN 60947-2: potwierdza wysokie standardy bezpieczeństwa i niezawodności w zastosowaniach przemysłowych i budynkowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-2, co gwarantuje jego bezpieczeństwo i niezawodność w ochronie linii niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Wyłącznik DPX3 630 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej. Dzięki regulowanym wyzwalaczom oraz możliwości współpracy z przekaźnikami różnicowoprądowymi sprawdza się w różnych scenariuszach:

• Ochrona linii niskiego napięcia w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów odbiorników o dużym poborze mocy, takich jak silniki, transformatory czy piece.
• Współpraca z blokami lub przekaźnikami różnicowoprądowymi w celu realizacji ochrony przeciwporażeniowej.
• Dystrybucja energii w obiektach przemysłowych, komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów musi być dobrany do prądu znamionowego 630 A zgodnie z obowiązującymi normami. Dokręcanie zacisków oraz ustawianie wyzwalaczy należy wykonywać zgodnie z dokumentacją techniczną producenta. Zaleca się sprawdzenie poprawności nastaw przed uruchomieniem.

FAQ

• Jak ustawić wyzwalacz termiczny (przeciążeniowy)? Wyzwalacz termiczny można regulować w zakresie 0,8–0,9–1 x In (prądu znamionowego), co pozwala dostosować próg zadziałania do charakterystyki zabezpieczanej linii.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa Icu wynosi 36 kA przy napięciu 400/415 V~, co zapewnia skuteczne wyłączanie zwarć o wysokiej energii.
• Czy nastawienia wyzwalaczy można zabezpieczyć przed zmianą? Tak, wyłącznik wyposażono w możliwość plombowania nastawień, co uniemożliwia nieautoryzowane modyfikacje ustawień.
