Wyłącznik mocy DPX3 630 TM 3P 630A 36kA | 422004 Legrand

Opis i Kluczowe Cechy

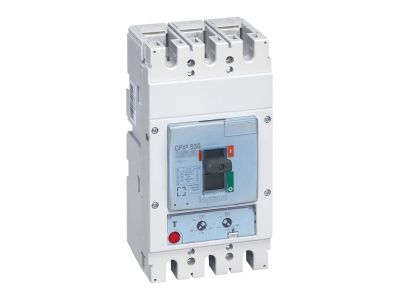

Wyłącznik mocy DPX3 630 o symbolu 422004 to 3-biegunowy aparat z wyzwalaczem termiczno-magnetycznym, zaprojektowany do ochrony linii niskiego napięcia. Prąd znamionowy 630 A umożliwia zabezpieczenie obwodów o dużym obciążeniu, a zdolność zwarciowa Icu = 36 kA (400/415 V~) gwarantuje skuteczne przerywanie prądów zwarciowych, zwiększając bezpieczeństwo instalacji.

• Prąd znamionowy 630 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków i przewodów.
• Zdolność zwarciowa Icu = 36 kA (400/415 V~): zapewnia skuteczne wyłączanie prądów zwarciowych, chroniąc urządzenia i infrastrukturę elektryczną.
• Wyzwalacz termiczny z nastawą 0,8–1 × In: umożliwia precyzyjne dostosowanie progu przeciążeniowego do charakterystyki obciążenia, minimalizując ryzyko fałszywych zadziałań.
• Wyzwalacz zwarciowy (elektromagnesowy) z nastawą 5–10 × In: zapewnia szybkie zadziałanie przy zwarciu, ograniczając potencjalne uszkodzenia i czas przestoju.
• Maksymalne napięcie znamionowe 690 V~ 50 Hz: umożliwia stosowanie w instalacjach o podwyższonym napięciu roboczym, poszerzając zakres zastosowań.

Zgodność z Normami

Wyłącznik DPX3 630 spełnia wymagania normy IEC/EN 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik mocy DPX3 630 przeznaczony jest do ochrony i izolowania linii niskiego napięcia w obiektach komercyjnych i przemysłowych. Może współpracować z blokami i przekaźnikami różnicowoprądowymi.

• Ochrona głównych rozdzielnic i tablic bezpiecznikowych w budynkach użyteczności publicznej i przemysłowych.
• Zabezpieczenie obwodów odbiorników o dużym poborze prądu (silniki, piece, klimatyzatory).
• Stosowanie jako wyłącznik główny w instalacjach wymagających ręcznego odłączenia zasilania.
• Izolowanie linii podczas prac serwisowych i konserwacyjnych (możliwość plombowania nastawień).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuj na szynie TH 35 mm (DIN) lub bezpośrednio na płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 630 A oraz spodziewanego obciążenia, stosując odpowiednie zabezpieczenia. Moment dokręcania zacisków oraz inne szczegóły techniczne znajdziesz w karcie katalogowej produktu.

FAQ

• Jakie są zakresy nastaw wyzwalaczy w wyłączniku DPX3 630? Wyzwalacz termiczny można nastawić w zakresie 0,8–1 × In (czyli dla 630 A od 504 do 630 A), a wyzwalacz zwarciowy w zakresie 5–10 × In (od 3150 do 6300 A).
• Czy wyłącznik DPX3 630 nadaje się do izolowania obwodu? Tak, został zaprojektowany jako wyłącznik zdolny do izolowania – spełnia wymagania normy IEC/EN 60947-2 dla funkcji odłącznika, a nastawy można plombować dla zachowania integralności ustawień.
• Jaka jest zdolność zwarciowa przy napięciu 400 V? Dla napięcia 400/415 V~ prąd zwarciowy znamionowy Icu wynosi 36 kA, co zapewnia skuteczną ochronę w typowych sieciach niskiego napięcia.
