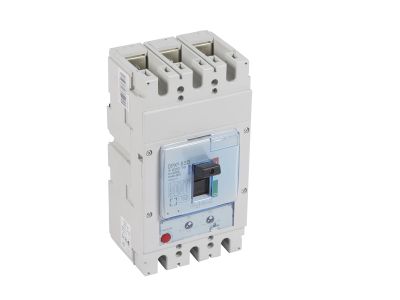

Wyłącznik mocy DPX3 630 TM 3P 400A 50kA | 422016 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 630 TM 3P (symbol 422016) to zaawansowane urządzenie ochronne z wyzwalaczem termiczno-magnetycznym, przeznaczone do izolowania i ochrony linii niskiego napięcia. Znamionowy prąd ciągły 400 A oraz wysoka zdolność zwarciowa Icu = 50 kA (400/415 V~) gwarantują bezpieczeństwo instalacji nawet w warunkach dużego obciążenia i ryzyka zwarć. Urządzenie dostarczane jest w komplecie z zaciskami śrubowymi płaskimi i przegrodami izolacyjnymi zacisków.

• Znamionowy prąd ciągły In = 400 A: umożliwia bezpieczną eksploatację w obwodach o znacznym obciążeniu bez ryzyka przeciążenia i przegrzania styków.
• Zdolność zwarciowa Icu = 50 kA (400/415 V~): zapewnia skuteczną ochronę w przypadku zwarć o wysokim prądzie, spełniając wymagania nowoczesnych instalacji przemysłowych i komercyjnych.
• Regulowany wyzwalacz termiczno-magnetyczny: termiczny (przeciążeniowy) w zakresie 0,8–1 × In, magnetyczny (zwarciowy) 5–10 × In – pozwala precyzyjnie dostosować charakterystykę ochrony do specyfiki zasilanych odbiorników.
• Możliwość plombowania nastaw: zabezpiecza przed przypadkową zmianą parametrów przez nieupoważniony personel, podnosząc poziom bezpieczeństwa instalacji.
• Przystosowany do współpracy z blokami i przekaźnikami różnicowoprądowymi: rozszerza funkcjonalność o ochronę różnicową, zwiększając ochronę przeciwporażeniową.

Zgodność z Normami

Wyłącznik DPX3 630 jest zgodny z normą IEC/EN 60947-2 dotyczącą łączników niskonapięciowych. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik mocy DPX3 630 TM 3P 400 A znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz w obiektach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa linii nn.

• Ochrona linii zasilających w budynkach użyteczności publicznej, biurach, centrach handlowych i magazynach.
• Zabezpieczenie odbiorników przemysłowych, maszyn i urządzeń o dużym poborze mocy.
• Stosowany w rozdzielnicach głównych i podrozdzielniach jako główny wyłącznik mocy, zapewniający selektywność ochrony.
• Współpraca z wyłącznikami różnicowoprądowymi w celu zapewnienia kompleksowej ochrony przeciwporażeniowej w instalacjach TN i TT.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przekrój przewodów należy dobrać do prądu znamionowego 400 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Zaciski śrubowe dokręcaj momentem podanym w dokumentacji producenta. Po montażu zaleca się przeprowadzenie prób kierunku przepływu prądu i sprawdzenie działania wyzwalaczy.

FAQ

• Jaką zdolność zwarciową ma wyłącznik DPX3 630 400 A? Zdolność zwarciowa Icu wynosi 50 kA przy napięciu 400/415 V~. Jest to wartość wystarczająca do zabezpieczenia linii w typowych instalacjach przemysłowych i komercyjnych.
• Czy można regulować nastawy wyzwalacza? Tak, wyzwalacz termiczny ma zakres nastaw 0,8–1 × In (dla przeciążeń), a wyzwalacz zwarciowy (elektromagnesowy) 5–10 × In. Po ustawieniu wartości można je zablokować plombą, co zapobiega nieautoryzowanej zmianie.
• Czy wyłącznik współpracuje z modułami różnicowoprądowymi? Tak, DPX3 630 jest przystosowany do współpracy z blokami lub przekaźnikami różnicowoprądowymi, co umożliwia dodanie funkcji ochrony różnicowej bez konieczności stosowania osobnych urządzeń.
