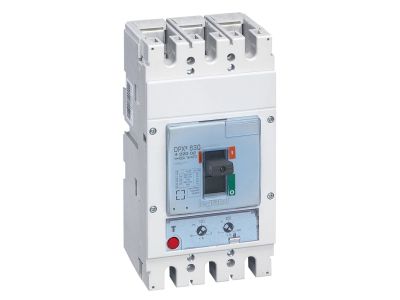

Wyłącznik mocy DPX3 630 TM 3P 400A 36kA | 422002 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 630 o numerze katalogowym 422002 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Legrand, zaprojektowane do pracy w najbardziej wymagających instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym In wynoszącym 400 A oraz zdolnością zwarciową Icu na poziomie 36 kA przy napięciu 400/415 V~. Wyłącznik został wyposażony w precyzyjny wyzwalacz termiczno-magnetyczny, który umożliwia skuteczną ochronę przed skutkami przeciążeń oraz zwarć.

• Regulacja wyzwalacza termicznego: Pozwala na nastawę prądu przeciążeniowego w zakresie od 0,8 do 1,0 x In, co umożliwia dokładne dopasowanie charakterystyki ochrony do obciążenia linii.
• Regulacja wyzwalacza magnetycznego: Wyzwalacz zwarciowy posiada zakres nastaw od 5 do 10 x In, gwarantując szybką reakcję w przypadku wystąpienia prądów o wysokiej energii.
• Bezpieczeństwo i izolacja: Urządzenie posiada pełną zdolność do izolowania obwodów, a w zestawie znajdują się przegrody izolacyjne zacisków, które podnoszą poziom bezpieczeństwa eksploatacji.
• Kompletny zestaw montażowy: Produkt dostarczany jest z płaskimi zaciskami śrubowymi, co ułatwia pewne i trwałe połączenie szyn prądowych lub przewodów z końcówkami oczkowymi.

Zgodność z Normami

Wyłącznik DPX3 630 został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy IEC/EN 60947-2, co czyni go pełnoprawnym aparatem przemysłowym dedykowanym do profesjonalnych rozdzielnic energii. Urządzenie może pracować przy maksymalnym napięciu znamionowym izolacji dochodzącym do 690V~ przy częstotliwości 50 Hz. Dodatkowo, konstrukcja umożliwia plombowanie nastawień, co zapobiega nieautoryzowanej ingerencji w parametry ochrony i jest kluczowe w systemach rozliczeniowych oraz krytycznej infrastrukturze.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom elektrycznym, wyłącznik DPX3 630 400A znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest idealnym rozwiązaniem jako wyłącznik główny w rozdzielnicach piętrowych lub jako zabezpieczenie odpływów dużej mocy w zakładach produkcyjnych. Możliwość współpracy z blokami różnicowoprądowymi lub przekaźnikami różnicowoprądowymi sprawia, że aparat ten doskonale sprawdza się w układach wymagających dodatkowej ochrony przeciwporażeniowej i przeciwpożarowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowy moment dokręcania: Użycie odpowiedniej siły przy dokręcaniu zacisków śrubowych płaskich zapewnia minimalną rezystancję styku i zapobiega przegrzewaniu się połączeń.
• Instalację przegród: Należy bezwzględnie zamontować dostarczone w zestawie przegrody izolacyjne międzybiegunowe, aby zapewnić odpowiedni odstęp izolacyjny w warunkach zwarciowych.
• Pozycję pracy: Wyłącznik może być montowany w pionie lub poziomie, co ułatwia aranżację wnętrza rozdzielnicy.
• Przestrzeń chłodzenia: Należy zachować zalecane przez producenta odstępy od innych aparatów oraz ścianek obudowy, aby umożliwić swobodną konwekcję powietrza.

FAQ

1. Czy wyłącznik posiada regulację prądu zadziałania?
Tak, wyłącznik posiada regulację termiczną (przeciążeniową) w zakresie 0,8-1,0 In oraz regulację magnetyczną (zwarciową) w zakresie 5-10 In.

2. Czy w zestawie znajdują się elementy do podłączenia?
Tak, urządzenie jest dostarczane w komplecie z zaciskami śrubowymi płaskimi oraz przegrodami izolacyjnymi zacisków.

3. Czy można zabezpieczyć nastawy przed osobami trzecimi?
Tak, konstrukcja wyłącznika DPX3 630 umożliwia plombowanie nastawień wyzwalaczy, co jest standardem w profesjonalnych instalacjach elektroenergetycznych.
