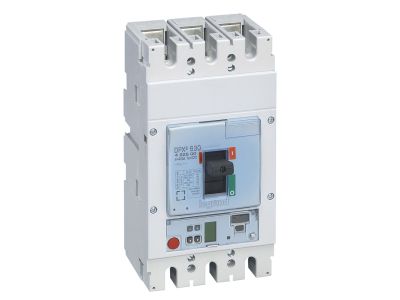

Wyłącznik mocy DPX3 630 S1 3P 400A 36kA | 422500 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 630 S1 (symbol 422500) to trójbiegunowy wyłącznik kompaktowy o prądzie znamionowym 400 A i zdolności zwarciowej Icu = 36 kA przy 400/415 V~. Wyposażony w elektroniczny wyzwalacz S1 z regulacją prądu przeciążeniowego Ir oraz zwarciowego Isd, zapewnia elastyczne dopasowanie charakterystyki zabezpieczenia do wymagań instalacji niskiego napięcia. Urządzenie dostarczane jest w komplecie z zaciskami śrubowymi płaskimi i przegrodami izolacyjnymi.

• Prąd znamionowy In = 400 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przeciążenia toru prądowego.
• Zdolność zwarciowa Icu = 36 kA (400/415 V~): Gwarantuje skuteczne wyłączenie przy wysokich prądach zwarciowych, chroniąc instalację i personel.
• Elektroniczny wyzwalacz S1 z regulacją Ir (0,4–1×In) i Isd (1,5–10×Ir): Pozwala precyzyjnie ustawić progi zadziałania dla przeciążeń i zwarć, optymalizując selektywność i ciągłość zasilania.
• Funkcja selektywności Sel (HIGH/LOW): Ułatwia koordynację z innymi zabezpieczeniami w rozdzielnicy, minimalizując zakres wyłączeń podczas awarii.
• Możliwość plombowania nastaw: Zabezpiecza przed nieautoryzowaną zmianą parametrów, zwiększając bezpieczeństwo eksploatacji.
• Zaciski śrubowe płaskie i przegrody izolacyjne w komplecie: Upraszczają montaż i poprawiają bezpieczeństwo separacji między biegunami.

Zgodność z Normami

Wyłącznik jest zgodny z normą IEC/EN 60947-2 oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

DPX3 630 S1 przeznaczony jest do ochrony i izolowania linii niskiego napięcia w rozdzielnicach głównych, podrozdzielnicach oraz instalacjach o znacznym zapotrzebowaniu mocy.

• Ochrona kabli i przewodów przed przeciążeniami i zwarciami w instalacjach przemysłowych, komercyjnych oraz w budynkach użyteczności publicznej.
• Współpraca z blokami lub przekaźnikami różnicowoprądowymi w celu zapewnienia ochrony przeciwporażeniowej.
• Stosowanie w systemach wymagających selektywności wyłączeń – funkcja HIGH/LOW pozwala na precyzyjne opóźnienie wyzwalania w celu skoordynowanego zadziałania zabezpieczeń.
• Rola wyłącznika głównego w rozdzielnicach o prądzie do 400 A, zapewniającego bezpieczne odcięcie zasilania podczas prac serwisowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Zaciski śrubowe należy dokręcać momentem określonym w instrukcji. Przekrój przewodów dobrać do prądu znamionowego 400 A oraz spodziewanego obciążenia. Nie należy przekraczać maksymalnego napięcia znamionowego 690 V~ 50 Hz. Zaleca się stosowanie przegród izolacyjnych dostarczonych w komplecie dla zachowania wymaganych odstępów izolacyjnych między biegunami.

FAQ

• Jakie są zakresy regulacji wyzwalacza elektronicznego? Wyzwalacz S1 umożliwia regulację prądu przeciążeniowego Ir w zakresie 0,4–1×In (czyli 160–400 A) oraz prądu zwarciowego Isd w zakresie 1,5–10×Ir. Czas tr przy 6×Ir wynosi 5 s, a tsd jest stały i wynosi 0,1 s.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa Icu wynosi 36 kA przy napięciu 400/415 V~, co zapewnia wysokie bezpieczeństwo w przypadku zwarć.
• Czy można zabezpieczyć nastawy przed zmianą? Tak, wyłącznik posiada możliwość plombowania nastaw, co zapobiega nieautoryzowanym modyfikacjom parametrów zabezpieczenia.
