Wyłącznik mocy DPX3 250 EL 3P 250A 25kA | 420309 Legrand

Opis i Kluczowe Cechy

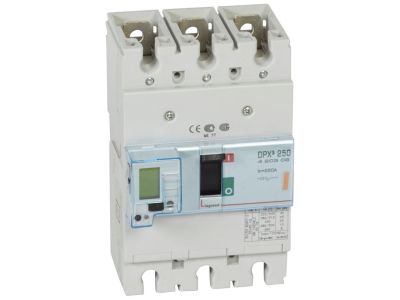

Wyłącznik mocy DPX3 250 EL w wykonaniu stacjonarnym (symbol 420309) to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 250 A i zdolności zwarciowej Icu 25 kA przy 400 V~. Dzięki regulowanym wyzwalaczom termicznym i elektromagnesowym umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do wymagań instalacji. Wyposażony w płaskie zaciski śrubowe obsługujące przewody do 120 mm², co ułatwia podłączenie dużych przekrojów kabli.

• Prąd znamionowy 250 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, redukując ryzyko przegrzania i awarii.
• Regulowany wyzwalacz termiczny (Ir 0,4–1 In, Tr 3–15 s): umożliwia dostosowanie progu przeciążeniowego i czasu zadziałania do charakterystyki odbiornika, minimalizując zbędne wyłączenia.
• Regulowany wyzwalacz zwarciowy (Im 1,5–10 Ir, tm 0–0,5 s): pozwala optymalnie ustawić prąd zadziałania i opóźnienie dla selektywności zabezpieczeń.
• Zdolność zwarciowa Icu 25 kA @ 400 V~: gwarantuje niezawodne wyłączenie zwarć o wysokim prądzie, chroniąc ludzi i mienie.
• Zaciski śrubowe płaskie max 120 mm²: ułatwiają montaż przewodów o dużym przekroju, zapewniając pewne i trwałe połączenie.

Zgodność z Normami

Wyłącznik jest zgodny z normą IEC 60947-2, co potwierdza jego przydatność do zabezpieczania obwodów w rozdzielnicach głównych oraz w instalacjach przemysłowych i komercyjnych. Urządzenie posiada funkcję izolowania – może pracować jako rozłącznik izolacyjny.

Zastosowanie

DPX3 250 EL znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe w obwodach o dużym prądzie znamionowym. Dzięki regulowanym nastawom sprawdza się w selektywnych systemach rozdziału energii.

• Zabezpieczenie linii zasilających w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Ochrona silników elektrycznych dużych mocy, transformatorów i baterii kondensatorów.
• Stosowanie jako wyłącznik główny z funkcją odłączania izolacyjnego w obwodach do 250 A.
• Element systemów selektywnych, gdzie wymagana jest regulacja charakterystyki czasowo-prądowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Urządzenie należy mocować zgodnie z dokumentacją producenta (wykonanie stacjonarne – możliwy montaż na płycie lub szynie za pomocą dedykowanych adapterów). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 250 A oraz warunków zwarciowych. Zaciski dokręcać momentem podanym w dokumentacji technicznej. Po montażu sprawdzić poprawność działania wszystkich regulowanych wyzwalaczy przed przejściem do eksploatacji.

FAQ

• Jak ustawić wyzwalacz przeciążeniowy (lr) i czas (Tr)? Prąd zadziałania lr można regulować w zakresie 0,4–1 In (czyli 100–250 A). Czas Tr ustawiany jest od 3 do 15 sekund (w warunkach zimnych, przy 6×Ir). Wyboru dokonuje się pokrętłami na czole wyłącznika. Szczegółowe nastawy według charakterystyki zabezpieczanego obwodu – zalecana konfiguracja przez projektanta.
• Czy wyłącznik nadaje się do pełnego odłączania izolacyjnego? Tak, urządzenie posiada zdolność izolowania zgodnie z IEC 60947-2. Po wyłączeniu można bezpiecznie pracować po stronie obciążenia przy odłączonym napięciu.
• Jaka jest maksymalna zdolność zwarciowa Icu? 25 kA przy napięciu 400 V~ prądu przemiennego. Przy niższych napięciach wartość może być wyższa – dane w karcie katalogowej.
