Wyłacznik mocy DPX3 250 EL 3P 160A 25KA | 420307 Legrand

Opis i Kluczowe Cechy

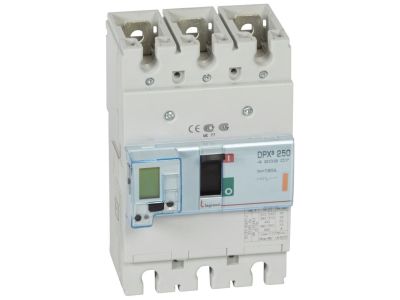

Wyłącznik mocy DPX3 250 EL 3P 160A (numer katalogowy 420307) to stacjonarny aparat rozdzielczy przystosowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 160 A oraz zdolności zwarciowej Icu 25 kA przy 400 V~ zapewnia bezpieczne odłączanie obwodów o dużym obciążeniu w warunkach przemysłowych i komercyjnych. Wyposażony w regulowane wyzwalacze termiczny i elektromagnesowy, umożliwia precyzyjne dostosowanie charakterystyki zabezpieczenia do specyfiki instalacji.

• Prąd znamionowy 160 A: Pozwala na bezpieczną pracę w obwodach zasilających o znacznym poborze mocy bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu 25 kA (400 V~): Gwarantuje wytrzymałość na wysokie prądy zwarciowe, chroniąc instalację i urządzenia przed uszkodzeniem.
• Regulowany wyzwalacz przeciążeniowy (Ir 0,4–1 In, Tr 3–15 s): Umożliwia płynne ustawienie progu zadziałania i czasu opóźnienia, dopasowując ochronę do charakterystyki odbiorników.
• Regulowany wyzwalacz zwarciowy (Im 1,5–10 Ir, tm 0–0,5 s): Daje możliwość selektywnego wyłączania zwarć, minimalizując niepotrzebne wyłączenia w górnych odcinkach sieci.
• Zaciski śrubowe płaskie do 120 mm²: Umożliwiają pewne i łatwe przyłączenie przewodów o dużym przekroju, zapewniając niską rezystancję połączeń.

Zgodność z Normami

Wyłącznik DPX3 250 EL 3P 160A został zaprojektowany i wyprodukowany zgodnie z normą IEC 60947-2, co potwierdza jego przydatność do ochrony obwodów w instalacjach niskiego napięcia. Posiada oznaczenie CE i może być stosowany w systemach wymagających rozłącznika izolacyjnego.

Zastosowanie

Dzięki dużej obciążalności prądowej i regulowanym wyzwalaczom wyłącznik sprawdza się w wielu rolach w rozdzielnicach głównych i podrozdzielnicach. Najczęstsze scenariusze zastosowania to:

• Ochrona obwodów zasilających w budynkach przemysłowych i handlowych o dużym zapotrzebowaniu na energię.
• Główne zabezpieczenie tablic rozdzielczych w systemach dystrybucji energii, gdzie wymagana jest selektywność.
• Praca jako wyłącznik główny w układach z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchowym.
• Wykorzystanie w charakterze rozłącznika izolacyjnego przy konserwacji i modernizacji instalacji.

Wskazówki Montażowe

Montaż, podłączanie oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i sprawdzić brak napięcia na wszystkich biegunach. Wyłącznik należy zamontować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej w pozycji zgodnej z dokumentacją producenta. Zaciski śrubowe dokręcać momentem podanym w instrukcji (brak danych w źródle – stosować standardowe zalecane wartości dla danego przekroju przewodu). Przekrój przewodów dobrać do prądu znamionowego 160 A i obciążalności zwarciowej. Po podłączeniu sprawdzić poprawność nastaw wyzwalaczy.

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego Ir? Potencjometr na przedniej ściance wyłącznika umożliwia regulację Ir w zakresie od 0,4 do 1,0 In (czyli 64–160 A). Dobór wartości należy oprzeć na faktycznym obciążeniu obwodu i charakterystyce odbiorników.
• Czy wyłącznik DPX3 250 EL nadaje się do odłączania obwodu w celu izolacji? Tak, zgodnie z normą IEC 60947-2 wyłączniki mocy tej serii są przystosowane do izolowania – po wyłączeniu zapewniają widoczną przerwę między stykami.
• Jaka jest zdolność zwarciowa wyłącznika? Podana jako Icu = 25 kA dla napięcia 400 V~. Oznacza to, że wyłącznik jest w stanie wyłączyć zwarcie o prądzie 25 kA przy napięciu 400 V AC bez utraty sprawności.
