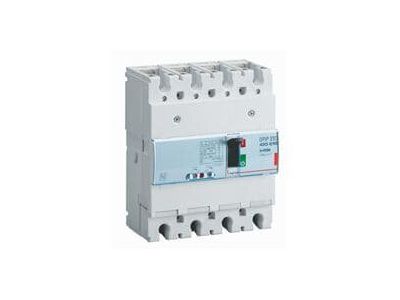

Wyłącznik mocy DPX3 250 4P 250A 36kA | 420249 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 250 4P o prądzie znamionowym 250 A i zdolności zwarciowej Icu 36 kA (400 V~) to niezawodne urządzenie zabezpieczające przeznaczone do rozdzielnic głównych oraz instalacji przemysłowych. Dzięki wyzwalaczom z regulacją zarówno przeciążeniową, jak i zwarciową pozwala precyzyjnie dopasować parametry ochrony do charakterystyki obwodu. Wykonanie stacjonarne i zaciski śrubowe płaskie (max. 120 mm) ułatwiają instalację nawet w przypadku przewodów o dużym przekroju.

• Prąd znamionowy 250 A: umożliwia bezpieczną pracę w obwodach silnie obciążonych, redukując ryzyko przegrzania i zapewniając ciągłość zasilania.
• Zdolność zwarciowa Icu 36 kA (400 V~): gwarantuje skuteczne wyłączenie prądów zwarciowych nawet w sieciach o wysokiej mocy zwarciowej, chroniąc aparaturę i personel.
• Regulowany wyzwalacz termiczny (0,8–1 In): pozwala dostosować próg przeciążenia do rzeczywistego obciążenia, zapobiegając zbędnym wyłączeniom przy przeciążeniach chwilowych.
• Regulowany wyzwalacz elektromagnesowy (5–10 In): umożliwia ustawienie czułości zwarciowej w szerokim zakresie, co jest kluczowe przy ochronie silników lub długich linii kablowych.
• 4 bieguny: zabezpiecza wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w sieciach TN-S i TN-C-S oraz przy obciążeniach asymetrycznych.
• Zaciski śrubowe płaskie max. 120 mm: ułatwiają podłączenie przewodów o dużym przekroju, skracając czas montażu i minimalizując ryzyko luźnych połączeń.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2, co potwierdza jego przydatność do stosowania w rozdzielnicach sterowania i rozdziału energii elektrycznej. Produkt posiada certyfikat CE oraz jest zdolny do izolowania zgodnie z tą normą.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i regulowanym nastawom wyłącznik DPX3 250 sprawdza się w wielu wymagających scenariuszach:

• Ochrona linii zasilających rozdzielnice główne w obiektach przemysłowych i komercyjnych.
• Zabezpieczenie silników elektrycznych o dużych prądach rozruchowych – regulowany wyzwalacz elektromagnesowy pozwala uniknąć zbędnych wyłączeń.
• Stosowanie jako wyłącznik główny w instalacjach z sieciami 3-fazowymi z przewodem neutralnym (TN-S, TN-C-S).
• Ochrona kabli i szynoprzewodów w systemach dystrybucji energii o wysokiej mocy zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Podłączenie przewodów wykonać zgodnie z dokumentacją producenta – zaleca się stosowanie zacisków płaskich o maksymalnym przekroju 120 mm. Przekrój przewodów należy dobrać do prądu znamionowego 250 A oraz warunków środowiskowych. Po montażu sprawdzić dokręcenie wszystkich śrub momentem zalecanym przez producenta.

FAQ

• Jak nastawić wyzwalacz termiczny i zwarciowy? Wyzwalacz termiczny reguluje się w zakresie 0,8–1 In (od 200 A do 250 A), a elektromagnesowy w zakresie 5–10 In (1250 A – 2500 A). Ustawień dokonuje się za pomocą pokręteł na czołowej płycie wyłącznika, zgodnie z instrukcją dołączoną do produktu.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa Icu wynosi 36 kA przy napięciu 400 V~, co zapewnia bezpieczne wyłączenie nawet w instalacjach o bardzo wysokiej mocy zwarciowej.
• Czy wyłącznik może pełnić funkcję izolatora? Tak, wyłącznik jest zdolny do izolowania zgodnie z normą IEC 60947-2, co oznacza, że po mechanicznym wyłączeniu gwarantuje bezpieczną separację obwodu.
