Wyłącznik mocy DPX3 250 4P 250A 25kA z zabezpieczeniem różnicowo-prądowym | 420229 Legrand

Opis i Kluczowe Cechy

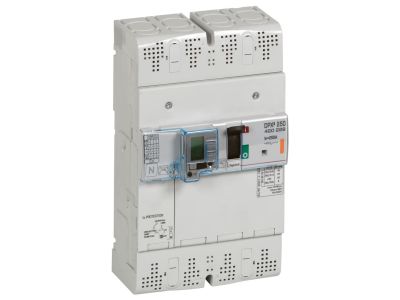

Wyłącznik mocy DPX3 250 (symbol 420229) w wykonaniu stacjonarnym to kompaktowe urządzenie 4-biegunowe o prądzie znamionowym 250 A i zdolności zwarciowej Icu = 25 kA (400 V~), zintegrowane z zabezpieczeniem różnicowoprądowym. Wyposażony w wyzwalacz termiczny nastawiany w zakresie 0,8 ÷ 1 In oraz stały wyzwalacz elektromagnetyczny 10 In, zapewnia kompleksową ochronę przed przeciążeniami i zwarciami. Wbudowany wyłącznik różnicowoprądowy z czytelnym ekranem LCD umożliwia precyzyjną regulację parametrów różnicowych, co czyni go uniwersalnym rozwiązaniem do zabezpieczania linii zasilających w instalacjach przemysłowych i komercyjnych.

• Prąd znamionowy 250 A: Zapewnia bezpieczną pracę w obwodach o wysokim obciążeniu, eliminując ryzyko przeciążenia przewodów i styków.
• Zdolność zwarciowa Icu = 25 kA (400 V~): Gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc aparaturę i personel.
• Regulowany wyzwalacz termiczny 0,8–1 In: Umożliwia dostosowanie progu przeciążenia do konkretnego odbiornika, zwiększając selektywność i elastyczność aplikacji.
• Wbudowane zabezpieczenie różnicowoprądowe z ekranem LCD: Pozwala na szybki podgląd i zmianę nastaw prądu różnicowego (0,03–3 A) oraz czasu opóźnienia (0–3 s), ułatwiając diagnostykę i konfigurację.
• Zaciski śrubowe płaskie do 120 mm²: Umożliwiają przyłączenie przewodów o dużym przekroju, niezbędnych przy prądzie 250 A, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik DPX3 250 spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych, w tym funkcji izolowania. Posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami europejskimi.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i regulowanemu wyzwalaczowi różnicowoprądowemu wyłącznik DPX3 250 sprawdza się w obwodach wymagających ciągłości zasilania i selektywności ochrony. Znajduje zastosowanie w:

• Głównych rozdzielnicach przemysłowych i komercyjnych jako wyłącznik odpływowy lub główny.
• Obwodach zasilających maszyny, silniki i urządzenia o dużym poborze mocy (do 250 A).
• Instalacjach, gdzie wymagane jest odcięcie zasilania w przypadku pojawienia się prądu różnicowego – z możliwością opóźnienia czasowego selektywnego.
• Obiektach użyteczności publicznej, w których konieczna jest ochrona przeciwporażeniowa przy dużej mocy przyłączeniowej.

Wskazówki Montażowe

Wyłącznik może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się w pozycji stacjonarnej na płaskiej powierzchni lub w rozdzielnicy zgodnie z dokumentacją producenta. Zaciski śrubowe przeznaczone są dla przewodów miedzianych o przekroju do 120 mm². Dokręcaj śruby momentem podanym w karcie katalogowej – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na trwałość połączenia.

FAQ

• Czy wyłącznik ma funkcję izolowania? Tak, zgodnie z normą IEC 60947-2 wyłącznik DPX3 250 jest zdolny do izolowania – po otwarciu styków zapewnia bezpieczne odcięcie napięcia.
• Jak działa ekran LCD wbudowanego RCD? Ekran LCD wyświetla aktualną nastawę prądu różnicowego (0,03 / 0,3 / 1 / 3 A) oraz czas opóźnienia (0 / 0,3 / 1 / 3 s). Przy prądzie różnicowym 0,03 A opóźnienie może wynosić tylko 0 s – pozostałe wartości dostępne są dla wyższych nastaw.
• Jaki przekrój przewodu można podłączyć? Zaciski śrubowe płaskie przyjmują przewody o przekroju do 120 mm², co pozwala na bezpieczne przyłączenie obwodów o prądzie 250 A.
