Wyłącznik mocy DPX3 250 4P 250A 25kA | 420219 Legrand

Opis i Kluczowe Cechy

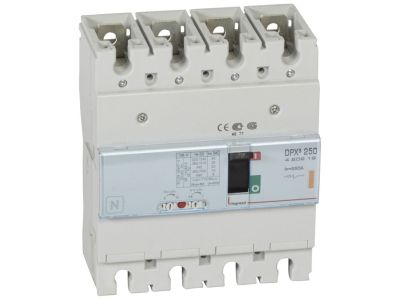

Wyłącznik mocy DPX3 250 (symbol 420219) w wykonaniu stacjonarnym, 4-biegunowy, o prądzie znamionowym 250 A i zdolności zwarciowej Icu 25 kA (400 V~). Dzięki regulowanym wyzwalaczom umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do wymagań instalacji. Szerokość modułu nie została podana w dokumentacji – standardowe mocowanie na szynie TH35 zapewnia kompaktowy montaż w rozdzielnicy.

• Prąd znamionowy 250 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków w zastosowaniach przemysłowych i budynkach komercyjnych.
• Zdolność zwarciowa Icu 25 kA (400 V~): gwarantuje skuteczne wyłączenie najwyższych prądów zwarciowych, chroniąc personel i infrastrukturę przed skutkami awarii.
• Regulowany wyzwalacz przeciążeniowy (termiczny 0,8–1 In): umożliwia dopasowanie progu zadziałania do charakterystyki odbiorników (np. silników) i rzeczywistego obciążenia linii.
• Regulowany wyzwalacz zwarciowy (elektromagnesowy 5–10 In): pozwala na selektywność zabezpieczeń – uniknięcie zbędnych wyłączeń przy krótkotrwałych prądach rozruchowych większych odbiorników.
• Czterobiegunowa konstrukcja (4P): zabezpiecza wszystkie fazy i przewód neutralny, wymagana w instalacjach z odbiornikami jednofazowymi i trójfazowymi.
• Funkcja izolowania: wyłącznik zdolny do izolowania obwodu – po wyłączeniu zapewnia widoczną przerwę stykową, bezpieczną przy pracach konserwacyjnych.

Zgodność z Normami

Wyłącznik DPX3 250 spełnia wymagania normy IEC 60947-2 dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia. Produkt posiada deklarację zgodności CE oraz jest przeznaczony do stosowania w instalacjach zgodnych z wymaganiami europejskimi.

Zastosowanie

Wyłącznik mocy DPX3 250 znajduje zastosowanie przede wszystkim w rozdzielnicach głównych i przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed przeciążeniem i zwarciem.

• Ochrona obwodów odbiorczych w budynkach komercyjnych (biura, hotele, centra handlowe).
• Zabezpieczenie silników i agregatów prądotwórczych o dużych prądach rozruchowych.
• Rozdzielnice główne w zakładach produkcyjnych, magazynach i infrastrukturze energetycznej.
• Instalacje wymagające izolowania obwodu – funkcja odłącznika widoczna przy pracach serwisowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyłącznik mocuje się na szynie TH35 w rozdzielnicy. Przyłącze wykonaj za pomocą zacisków śrubowych płaskich (maks. przekrój przewodu 120 mm²) – dokręć śruby z momentem zgodnym z dokumentacją techniczną producenta. Dobór przekroju przewodów oraz nastaw wyzwalaczy musi uwzględniać prąd znamionowy obwodu i warunki zwarciowe. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji w szafie.

FAQ

• Czy wyzwalacz przeciążeniowy jest regulowany? Tak, wyzwalacz termiczny można nastawić w zakresie od 0,8 do 1 In (prądu znamionowego), co umożliwia precyzyjne dopasowanie do obciążenia.
• Jaka jest zdolność zwarciowa wyłącznika przy 400 V? Icu wynosi 25 kA (400 V~). Jest to prąd zwarciowy, który wyłącznik może bezpiecznie wyłączyć przy tym napięciu.
• Czy wyłącznik nadaje się do pracy jako odłącznik (izolowanie obwodu)? Tak, producent deklaruje, że jest to wyłącznik zdolny do izolowania – po wyłączeniu zapewnia widoczną przerwę izolacyjną między stykami.
