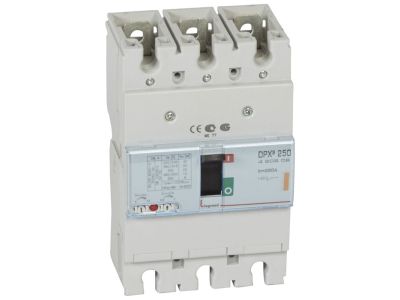

Wyłącznik mocy DPX3 250 3P 250A 25kA | 420209 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 250 o symbolu 420209 to trójbiegunowe urządzenie przeznaczone do zabezpieczania obwodów głównych. Dzięki prądowi znamionowemu 250 A i zdolności zwarciowej Icu 25 kA przy 400 V~ zapewnia skuteczną ochronę w najcięższych warunkach eksploatacji. Wyposażony w nastawne wyzwalacze termiczny i elektromagnesowy, umożliwia precyzyjne dopasowanie parametrów do charakterystyki instalacji.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, zapewniając odpowiednią rezerwę prądową bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu 25 kA (400 V~): Gwarantuje niezawodne wyłączenie najwyższych prądów zwarciowych, chroniąc instalację i urządzenia przed uszkodzeniem.
• Wyzwalacz przeciążeniowy termiczny nastawiany od 0,8 do 1 In: Pozwala na regulację progu zadziałania w zależności od wymagań obwodu, zwiększając elastyczność konfiguracji zabezpieczeń.
• Wyzwalacz zwarciowy elektromagnesowy nastawiany od 5 do 10 In: Umożliwia dostosowanie charakterystyki zwarciowej do specyfiki odbiorów, np. silników o dużym prądzie rozruchu.
• Wykonanie stacjonarne z zaciskami śrubowymi płaskimi max. 120 mm²: Ułatwia przyłączanie przewodów o dużym przekroju, typowych dla rozdzielnic głównych, i zapewnia pewne połączenie elektryczne.

Zgodność z Normami

Wyłącznik mocy DPX3 250 jest zgodny z normą IEC 60947-2, co potwierdza jego przydatność do przemysłowych zastosowań oraz zdolność do izolowania obwodów.

Zastosowanie

Wyłącznik DPX3 250 znajduje zastosowanie w systemach rozdziału energii jako zabezpieczenie główne obwodów w obiektach o wysokich wymaganiach prądowych.

• Ochrona przeciwzwarciowa i przeciążeniowa w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Zabezpieczenie obwodów odbiorczych o znacznym poborze mocy, np. maszyn, urządzeń technologicznych.
• Jako wyłącznik główny w rozdzielnicach wnętrzowych, umożliwiający ręczne i automatyczne odcinanie zasilania.
• Instalacje wymagające zdolności do izolowania zgodnie z IEC 60947-2, np. przy pracach konserwacyjnych.

Wskazówki Montażowe

Montaż wyłącznika DPX3 250 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie mocowane jest w rozdzielnicy w wykonaniu stacjonarnym. Przekrój przewodów należy dobrać do prądu znamionowego 250 A, a zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta.

FAQ

• Czy wyzwalacz termiczny i elektromagnesowy są nastawialne? Tak, wyzwalacz przeciążeniowy termiczny można nastawić w zakresie od 0,8 do 1 In, a zwarciowy elektromagnesowy od 5 do 10 In.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa Icu wynosi 25 kA przy napięciu 400 V~, co zapewnia skuteczną ochronę w przypadku zwarcia.
• Czy wyłącznik nadaje się do izolowania obwodu? Tak, wyłącznik DPX3 250 jest zdolny do izolowania zgodnie z normą IEC 60947-2, co umożliwia bezpieczne odcięcie zasilania do prac konserwacyjnych.
