Wyłącznik mocy DPX3 250 3P 200A 25kA | 420208 Legrand

Opis i Kluczowe Cechy

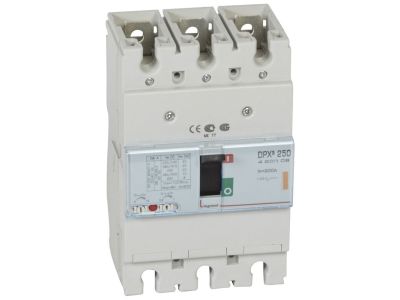

Wyłącznik mocy DPX3 250 (symbol 420208) to trójbiegunowy wyłącznik stacjonarny o prądzie znamionowym 200 A i zdolności zwarciowej Icu 25 kA przy 400 V~. Wyposażony w nastawiane wyzwalacze: termiczny (0,8–1 In) i elektromagnesowy zwarciowy (5–10 In), umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do rzeczywistych warunków obciążenia. Zaciski śrubowe płaskie pozwalają na podłączenie przewodów o przekroju do 120 mm², co ułatwia montaż w instalacjach o dużych mocach.

• Prąd znamionowy 200 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w rozdzielnicach głównych, bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu 25 kA (400 V~): gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc instalację i urządzenia.
• Wyzwalacz termiczny nastawiany 0,8–1 In: pozwala dostosować próg przeciążeniowy do rzeczywistego obciążenia, minimalizując zbędne wyłączenia.
• Wyzwalacz zwarciowy (elektromagnesowy) nastawiany 5–10 In: umożliwia kalibrację progu zwarciowego w zależności od charakterystyki obwodu i selektywności.
• Zaciski śrubowe płaskie max 120 mm²: ułatwiają montaż przewodów o dużym przekroju, zwiększając pewność połączenia.
• Zgodność z normą IEC 60947-2: potwierdza bezpieczeństwo i niezawodność wyłącznika w zastosowaniach przemysłowych i komercyjnych.

Zgodność z Normami

Wyłącznik mocy DPX3 250 jest zgodny z normą IEC 60947-2, która określa wymagania dla wyłączników stosowanych w instalacjach niskiego napięcia do zabezpieczania przed przeciążeniami i zwarciami. Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa.

Zastosowanie

Trójbiegunowy wyłącznik mocy DPX3 250 sprawdza się w rozdzielnicach głównych, tablicach rozdzielczych oraz w systemach dystrybucji energii w obiektach przemysłowych i komercyjnych, gdzie wymagana jest wysoka zdolność zwarciowa i elastyczność nastaw.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona przed przeciążeniami i zwarciami w instalacjach niskiego napięcia (400 V~).
• Jako wyłącznik główny w układach zasilania maszyn i urządzeń.
• W systemach automatyki budynkowej do selektywnej ochrony obwodów dystrybucyjnych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 200 A oraz warunków instalacyjnych. Moment dokręcania zacisków stosuj zgodnie z instrukcją dołączoną do wyłącznika.

FAQ

• Czy wyzwalacze w wyłączniku DPX3 250 są nastawiane? Tak, wyzwalacz termiczny można ustawić w zakresie 0,8–1 In, a wyzwalacz zwarciowy (elektromagnesowy) w zakresie 5–10 In, co pozwala dostosować charakterystykę do potrzeb instalacji.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa Icu wynosi 25 kA przy napięciu 400 V~, co zapewnia skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych.
• Czy wyłącznik nadaje się do pełnienia funkcji wyłącznika izolacyjnego? Tak, zgodnie z danymi producenta wyłączniki z serii DPX3 250 są zdolne do izolowania, co umożliwia bezpieczne odłączenie obwodu w celach serwisowych.
