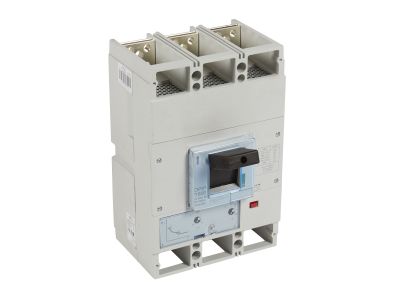

Wyłącznik mocy DPX3 1600 TM 3P 1000A 50kA | 422265 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 1600 TM to trójbiegunowy wyłącznik kompaktowy o prądzie znamionowym 1000 A i zdolności zwarciowej 50 kA (400/415 V~), wyposażony w wyzwalacz termiczno-magnetyczny. Służy do niezawodnej ochrony i izolacji linii niskiego napięcia w instalacjach przemysłowych i komercyjnych. Urządzenie dostarczane jest w komplecie z zaciskami śrubowymi płaskimi oraz przegrodami izolacyjnymi zacisków, co ułatwia bezpieczne okablowanie.

• Prąd znamionowy In = 1000 A: zapewnia pracę z wysokimi obciążeniami bez ryzyka przegrzania – idealny do głównych rozdzielnic i zasilania dużych odbiorników.
• Zdolność zwarciowa Icu = 50 kA (400/415 V~): gwarantuje bezpieczne wyłączenie nawet w przypadku poważnych zwarć, chroniąc personel i sprzęt.
• Maksymalne napięcie znamionowe 690 V~ 50 Hz: umożliwia stosowanie w sieciach o podwyższonym napięciu, także w aplikacjach trójfazowych.
• Nastawialny wyzwalacz termiczny (0,8–0,9–1×In) i magnetyczny (5–10×In): precyzyjne dopasowanie charakterystyki zabezpieczenia do konkretnych potrzeb instalacji.
• Możliwość plombowania nastawień: zapewnia ochronę przed nieautoryzowaną zmianą parametrów, co jest kluczowe w obiektach użyteczności publicznej i przemysłowych.

Zgodność z Normami

Wyłącznik DPX3 1600 TM spełnia wymagania normy IEC/EN 60947-2, dotyczącej łączników niskonapięciowych z funkcją zabezpieczeniową. Posiada certyfikację CE oraz jest przeznaczony do stosowania w instalacjach zgodnych z aktualnymi przepisami.

Zastosowanie

Wyłącznik mocy DPX3 1600 TM znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Może być stosowany jako:

• Zabezpieczenie linii zasilających w budynkach przemysłowych, handlowych i administracyjnych.
• Główny wyłącznik izolacyjny w rozdzielnicach nn.
• Ochrona odbiorników o dużym poborze prądu, takich jak silniki, transformatory, piece.
• Element systemu selektywnego wyłączania – współpracuje z przekaźnikami różnicowoprądowymi i modułami sterującymi.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany. Urządzenie należy zamocować zgodnie z instrukcją producenta na płycie montażowej w rozdzielnicy. Dokręcaj zaciski śrubowe zalecanym momentem (szczegóły w dokumentacji technicznej). Przekrój przewodów dobierz do prądu znamionowego oraz warunków zwarciowych. Zachowaj wymagane odległości izolacyjne dla napięcia 690 V. Przed pierwszym załączeniem sprawdź ustawienia wyzwalaczy.

FAQ

• Jakie są zakresy nastaw wyzwalacza termicznego i magnetycznego? Wyzwalacz termiczny można ustawić na 0,8, 0,9 lub 1 × prądu znamionowego In. Wyzwalacz zwarciowy (magnetyczny) nastawiany jest w zakresie 5–10 × In.
• Czy wyłącznik może współpracować z przekaźnikami różnicowoprądowymi? Tak, DPX3 1600 TM jest przystosowany do współpracy z przekaźnikami różnicowoprądowymi, co pozwala na dodatkową ochronę przed porażeniem (w zależności od konfiguracji instalacji).
• Jaka jest zdolność zwarciowa przy innych napięciach? Z danych producenta wynika, że Icu = 50 kA dla 400/415 V~. Dla niższych napięć zdolność zwarciowa może być wyższa, ale szczegółowe wartości należy sprawdzić w karcie katalogowej.
