Wyłącznik mocy DPX3 160 4P 63A 16kA z zabezpieczniem różnicowprądowym, wykonanie stacjonarne | 420033 Legrand

Opis i Kluczowe Cechy

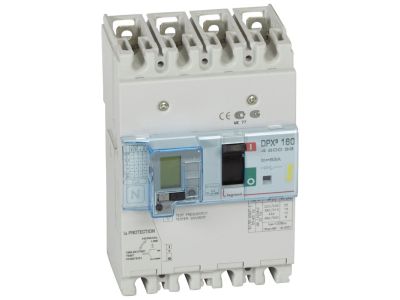

Wyłącznik mocy DPX3 160 (symbol 420033) w wykonaniu stacjonarnym, czterobiegunowy, o prądzie znamionowym 63 A i zdolności zwarciowej Icu 16 kA przy 400 V~. Wyposażony w wbudowane zabezpieczenie różnicowoprądowe z ekranem LCD, umożliwiające precyzyjną ochronę przeciwporażeniową i selektywność. Przeznaczony do izolowania obwodów.

• Prąd znamionowy 63 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu 16 kA (400 V~): gwarantuje skuteczne wyłączanie w warunkach zwarcia, chroniąc instalację i urządzenia.
• Wbudowane zabezpieczenie różnicowoprądowe (RCD) z regulacją: prąd różnicowy nastawiany w zakresie 0,03–0,3–1–3 A oraz opóźnienie wyłączenia 0–0,3–1–3 s (dla 0,03 A tylko 0 s) – umożliwia dostosowanie do wymagań selektywności i ochrony.
• Wyzwalacz termiczny nastawiany 0,8–1 In: pozwala dopasować charakterystykę przeciążeniową do rzeczywistego obciążenia obwodu.
• Zaciski śrubowe płaskie max. 70 mm²: ułatwiają podłączenie przewodów o dużym przekroju, zapewniając niezawodne połączenie.

Zgodność z Normami

Produkt jest zgodny z normą IEC 60947-2 (wyłączniki zdolne do izolowania). Spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE.

Zastosowanie

Wyłącznik mocy DPX3 160 z RCD znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, handlowych oraz mieszkalnych, gdzie wymagana jest ochrona przeciążeniowa, zwarciowa i przeciwporażeniowa.

• Ochrona obwodów odbiorczych przed przeciążeniem i zwarciem w instalacach TN-S lub TN-C-S.
• Ochrona przeciwporażeniowa z możliwością regulacji progu zadziałania i czasu opóźnienia, co pozwala na uzyskanie selektywności.
• Stosowany jako zabezpieczenie główne w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Idealny do obwodów wymagających izolacji galwanicznej (funkcja rozłącznika).

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekrój przewodów należy dobrać do prądu znamionowego (zaciski max. 70 mm²). Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta. Wyłącznik przeznaczony do montażu w rozdzielnicy (stacjonarny) – sposób mocowania zgodny z instrukcją producenta.

FAQ

• Jakie wartości prądu różnicowego można ustawić? Prąd różnicowy jest regulowany w czterech stopniach: 0,03 A, 0,3 A, 1 A i 3 A. Ustawienie dokonywane jest za pomocą przełącznika na panelu LCD.
• Czy można ustawić opóźnienie wyłączenia RCD? Tak, czas opóźnienia można wybrać spośród 0 s, 0,3 s, 1 s i 3 s. Dla nastawy prądu różnicowego 0,03 A dostępne jest tylko opóźnienie 0 s.
• Czy wyłącznik posiada wyświetlacz LCD? Tak, wbudowane zabezpieczenie różnicowoprądowe jest wyposażone w ekran LCD, który ułatwia odczyt i zmianę nastaw.
