Wyłącznik mocy DPX3 160 4P 63A 16kA | 420013 Legrand

Opis i Kluczowe Cechy

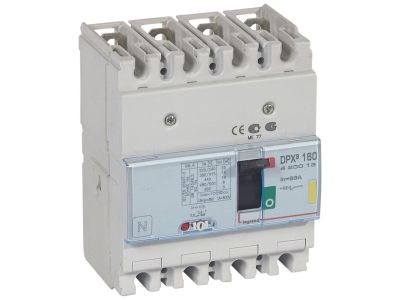

Wyłącznik mocy DPX3 160 (symbol 420013) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 63 A, przystosowane do izolowania obwodów. Łączy w sobie regulowany wyzwalacz termiczny (0,8–1 I_n) oraz stały wyzwalacz elektromagnetyczny 10 I_n, co zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach przemysłowych. Dzięki zdolności zwarciowej I_cu = 16 kA przy 400 V~ urządzenie gwarantuje bezpieczne przerywanie prądów zwarciowych nawet w sieciach o wysokiej mocy. Wyłącznik dostarczany jest z zaciskami śrubowymi płaskimi umożliwiającymi podłączenie przewodów o przekroju do 70 mm².

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążeń.
• Zdolność zwarciowa I_cu 16 kA (400 V~): skutecznie przerywa prądy zwarciowe w typowych warunkach sieci przemysłowej, chroniąc instalację i urządzenia.
• Regulowany wyzwalacz termiczny (0,8–1 I_n): pozwala dostosować próg przeciążenia do specyficznych wymagań instalacji, zwiększając elastyczność stosowania.
• Stały wyzwalacz elektromagnetyczny 10 I_n: zapewnia szybkie zadziałanie przy zwarciu, ograniczając skutki uszkodzeń.
• Cztery bieguny (4P): umożliwia jednoczesne odcięcie wszystkich faz oraz przewodu neutralnego, co jest wymagane w wielu systemach zasilania (TN-C, TN-S, TT).

Zgodność z Normami

Wyłącznik jest zgodny z normą IEC 60947-2, która określa wymagania dla łączników niskonapięciowych stosowanych w instalacjach przemysłowych. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa.

Zastosowanie

DPX3 160 przeznaczony jest do zabezpieczania obwodów w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest wysoka zdolność zwarciowa oraz możliwość izolowania obwodu. Sprawdza się w obiektach przemysłowych, budynkach użyteczności publicznej oraz w instalacjach o znacznym obciążeniu.

• Zabezpieczanie obwodów silnikowych i urządzeń w przemyśle.
• Główny wyłącznik w rozdzielnicach głównych i podrozdzielniach.
• Ochrona instalacji w budynkach użyteczności publicznej oraz biurowcach.
• Izolowanie obwodów podczas prac konserwacyjnych i remontowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Urządzenie przeznaczone jest do montażu stacjonarnego – należy je zamocować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 63 A (zalecane minimum 16 mm² Cu). Moment dokręcania zacisków śrubowych należy stosować zgodnie z instrukcją (z reguły w przedziale 2–3 Nm). Wyłącznik może być instalowany na szynie TH35/DIN lub bezpośrednio na płycie montażowej – przy montażu na szynie należy upewnić się o prawidłowym zatrzaśnięciu.

FAQ

• Czy wyłącznik DPX3 160 umożliwia regulację progu przeciążeniowego? Tak, wyzwalacz termiczny jest nastawiany w zakresie od 0,8 do 1 prądu znamionowego (I_n), co pozwala dostosować zabezpieczenie do konkretnych warunków pracy obwodu.
• Jaka jest zdolność zwarciowa wyłącznika i przy jakim napięciu? Zdolność zwarciowa I_cu wynosi 16 kA przy napięciu 400 V~, co zapewnia skuteczną ochronę w typowych sieciach przemysłowych.
• Jaki maksymalny przekrój przewodu można podłączyć do zacisków? Zaciski śrubowe płaskie umożliwiają podłączenie przewodów o przekroju do 70 mm², co ułatwia przyłączanie dużych mocy.
