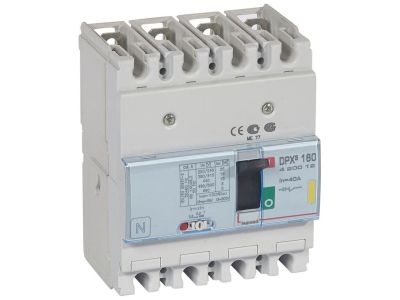

Wyłącznik mocy DPX3 160 4P 40A 16kA | 420012 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 w wykonaniu stacjonarnym, 4-biegunowy, o prądzie znamionowym 40 A i zdolności zwarciowej Icu 16 kA przy 400 V~. Wyposażony w wyzwalacz przeciążeniowy termiczny z nastawą w zakresie 0,8–1 In oraz stały wyzwalacz elektromagnetyczny 10 In, zapewnia skuteczną ochronę przewodów i odbiorników przed przeciążeniami i zwarciami. Zaciski śrubowe płaskie umożliwiają podłączenie przewodów o przekroju do 70 mm². Symbol katalogowy: 420012.

• Prąd znamionowy 40 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania i uszkodzenia instalacji.
• Zdolność zwarciowa Icu 16 kA (400 V~): Skutecznie przerywa prądy zwarciowe w sieciach o wysokiej mocy, chroniąc odbiorniki i zachowując ciągłość zasilania w pozostałych obwodach.
• Wyzwalacz termiczny nastawiany 0,8–1 In: Umożliwia precyzyjne dostosowanie charakterystyki przeciążeniowej do rzeczywistych warunków pracy instalacji.
• Wyzwalacz elektromagnetyczny stały 10 In: Zapewnia szybkie zadziałanie przy zwarciu, minimalizując czas trwania zakłócenia i ograniczając skutki cieplne oraz dynamiczne.
• Zaciski śrubowe płaskie (przekrój do 70 mm²): Umożliwiają pewne i trwałe przyłączenie przewodów o dużym przekroju, co jest szczególnie istotne przy wysokim prądzie obciążenia.
• 4 bieguny: Kompletna ochrona wszystkich przewodów fazowych w układach trójfazowych z przewodem neutralnym (TN, TT, IT).

Zgodność z Normami

Wyłącznik DPX3 160 został zaprojektowany i wyprodukowany zgodnie z wymaganiami normy IEC 60947-2, co potwierdza jego przydatność do zastosowań przemysłowych i komercyjnych. Posiada certyfikat CE, gwarantujący zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik mocy DPX3 160 4P 40A przeznaczony jest do ochrony obwodów rozdzielczych i odbiorczych w instalacjach o wysokim zapotrzebowaniu na energię. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących rozdzielnic.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie linii kablowych oraz tablic rozdzielczych w budynkach użyteczności publicznej i halach produkcyjnych.
• Stosowany jako wyłącznik główny w instalacjach trójfazowych, umożliwiający odcięcie zasilania dla celów konserwacyjnych (funkcja izolacyjna zgodna z IEC 60947-2).
• Idealny do ochrony silników, układów klimatyzacji, pomp i innych odbiorników o dużym poborze prądu w aplikacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu stacjonarnego w rozdzielnicy – należy je zamocować zgodnie z instrukcją producenta. Zaciski śrubowe płaskie wymagają dokręcenia momentem określonym w dokumentacji technicznej; przekrój podłączanych przewodów należy dobrać do prądu znamionowego 40 A oraz spodziewanego obciążenia. Upewnij się, że wyzwalacz termiczny jest nastawiony na odpowiednią wartość prądu w zakresie 0,8–1 In przed oddaniem instalacji do eksploatacji.

FAQ

• Czy wyłącznik posiada regulację wyzwalacza termicznego? Tak, wyzwalacz przeciążeniowy termiczny można nastawić w zakresie od 0,8 do 1 prądu znamionowego (In), co pozwala dopasować charakterystykę do konkretnych wymagań obwodu.
• Jaka jest zdolność izolacyjna wyłącznika? Zgodnie z normą IEC 60947-2 wyłącznik jest zdolny do izolowania obwodu – po zadziałaniu lub ręcznym wyłączeniu zapewnia bezpieczną przerwę galwaniczną między zasilaniem a odbiornikami.
• Czy wyłącznik DPX3 160 nadaje się do pracy w obwodach z silnymi prądami rozruchowymi? Dzięki nastawialnemu wyzwalaczowi termicznemu i stałemu wyzwalaczowi elektromagnetycznemu 10 In może być stosowany w obwodach silnikowych, jednak zaleca się weryfikację charakterystyki rozruchu z parametrami wyłącznika (szczególnie przy prądach rozruchowych przekraczających 10 In).
