Wyłącznik mocy DPX3 160 4P 160A 16kA z zabezpieczeniem różnicowo-prądowym | 420037 Legrand

Opis i Kluczowe Cechy

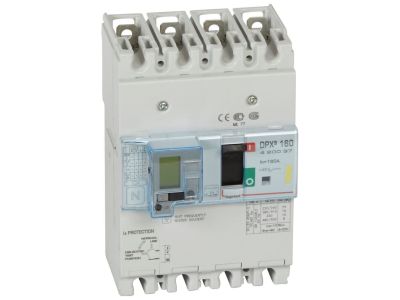

Wyłącznik mocy DPX3 160 (symbol 420037) w wykonaniu stacjonarnym, 4-biegunowy, o prądzie znamionowym 160 A i zdolności zwarciowej Icu 16 kA (400 V~). Wyposażony w zintegrowane zabezpieczenie różnicowoprądowe z wyświetlaczem LCD, umożliwiające precyzyjną regulację parametrów ochrony. Dzięki szerokiemu zakresowi nastaw prądu różnicowego i czasu opóźnienia urządzenie dostosowuje się do specyficznych wymagań instalacji. Zaciski śrubowe płaskie obsługują przewody do 70 mm², co ułatwia montaż w rozdzielnicach głównych.

• Prąd znamionowy 160 A: bezpieczna praca w obwodach rozdzielczych i odbiorczych o dużym obciążeniu, bez ryzyka przeciążenia styków.
• Zdolność zwarciowa Icu 16 kA (400 V~): skuteczne wyłączanie prądów zwarciowych w sieciach przemysłowych i budynkowych, zapewniające ochronę aparatury downstream.
• Regulowany prąd różnicowy (0,03 / 0,3 / 1 / 3 A): elastyczność w doborze czułości – od ochrony przeciwporażeniowej (30 mA) po selektywność w instalacjach z dużymi upływami.
• Regulowany czas opóźnienia wyłączenia (0 / 0,3 / 1 / 3 s): możliwość zastosowania zwłoki czasowej dla zachowania selektywności z wyłącznikami różnicowoprądowymi w dół instalacji (przy prądzie 0,03 A tylko 0 s).
• Wyświetlacz LCD i nastawianie wyzwalacza termicznego (0,8…1 In): łatwe odczytywanie i precyzyjne dostosowanie progu przeciążeniowego do rzeczywistych warunków obciążenia.

Zgodność z Normami

Wyłącznik mocy DPX3 160 jest zgodny z normą IEC 60947-2 dotyczącą łączników niskonapięciowych. Posiada certyfikat CE i jest przeznaczony do pracy w instalacjach spełniających wymagania europejskich norm bezpieczeństwa.

Zastosowanie

DPX3 160 4P z wbudowanym RCD znajduje zastosowanie w rozdzielnicach głównych oraz węzłach rozdziału energii, gdzie wymagana jest zarówno ochrona przeciążeniowa i zwarciowa, jak i różnicowoprądowa. Sprawdza się w obiektach przemysłowych, handlowych i użyteczności publicznej.

• Ochrona głównych obwodów zasilających w budynkach mieszkalnych wielorodzinnych i biurowcach.
• Zabezpieczenie tablic rozdzielczych w halach produkcyjnych i magazynach.
• Selektywna współpraca z podrzędnymi wyłącznikami różnicowoprądowymi w instalacjach o dużych prądach upływu.
• Zastosowanie jako wyłącznik główny z funkcją izolowania w stacjach transformatorowych i szafach zasilających.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mocy DPX3 160 powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej wytrzymałości zwarciowej. Momenty dokręcania zacisków oraz przekroje przewodów (do 70 mm² dla zacisków śrubowych płaskich) należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Jakie wartości prądu różnicowego można ustawić w tym wyłączniku? Dostępne są cztery nastawy: 0,03 A (30 mA), 0,3 A, 1 A oraz 3 A. Przełącznik wyboru znajduje się na panelu czołowym obok wyświetlacza LCD.
• Czy wyłącznik DPX3 160 ma funkcję izolowania? Tak, zgodnie z normą IEC 60947-2 jest zdolny do izolowania. Oznacza to, że po wyłączeniu zapewnia bezpieczną przerwę galwaniczną między źródłem a odbiorem.
• Jak reguluje się czas opóźnienia wyłączenia różnicowego? Czas opóźnienia można ustawić na 0 s (natychmiast), 0,3 s, 1 s lub 3 s za pomocą odpowiedniego przełącznika. Przy wyborze prądu różnicowego 0,03 A dostępna jest tylko opcja 0 s – wynika to z wymogów ochrony przeciwporażeniowej.
