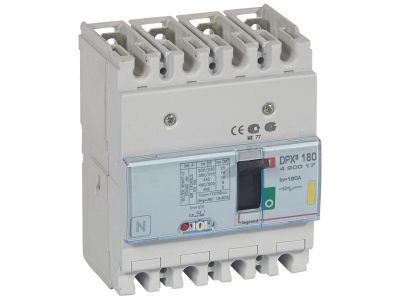

Wyłącznik mocy DPX3 160 4P 160A 16kA | 420017 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 (symbol 420017) w wykonaniu stacjonarnym 4-biegunowym o prądzie znamionowym 160 A i zdolności zwarciowej Icu 16 kA przy 400 V~ zapewnia niezawodną ochronę obwodów przed przeciążeniem i zwarciem. Dzięki nastawianemu wyzwalaczowi termicznemu (0,8–1 In) oraz stałemu wyzwalaczowi elektromagnetycznemu (10 In) umożliwia precyzyjne dostosowanie charakterystyki do chronionego odbiornika.

• Prąd znamionowy 160 A: Bezpieczna praca w obwodach o dużym obciążeniu, minimalizuje ryzyko przegrzania i uszkodzenia instalacji.
• Zdolność zwarciowa Icu 16 kA (400 V~): Skuteczne przerywanie prądów zwarciowych, zapewniając ochronę urządzeń i personelu.
• Wyzwalacz termiczny nastawiany 0,8–1 In: Możliwość precyzyjnego ustawienia progu przeciążeniowego, dostosowanego do charakterystyki odbiorników.
• Wyzwalacz elektromagnetyczny stały przy 10 In: Szybkie zadziałanie przy zwarciu, ograniczające szkody w instalacji.
• Wykonanie stacjonarne 4-biegunowe: Izolacja i ochrona wszystkich faz w rozdzielnicach głównych i podrozdzielniach.

Zgodność z Normami

Wyłącznik DPX3 160 jest zgodny z normą IEC 60947-2, co potwierdza jego przydatność do zastosowań w przemysłowych i komercyjnych instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik mocy DPX3 160 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej, szczególnie w rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych, handlowych oraz infrastrukturalnych.

• Ochrona obwodów odbiorczych i rozdzielczych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyny i urządzenia produkcyjne.
• Stosowanie jako wyłącznik główny w rozdzielnicach głównych (MSW).
• Zabezpieczenie instalacji w obiektach wymagających wysokiej zdolności zwarciowej (16 kA).

Wskazówki Montażowe

Montaż i serwis wyłącznika mocy DPX3 160 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe płaskie umożliwiają podłączenie przewodów o przekroju do 70 mm². Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, aby zapewnić prawidłowe połączenie i uniknąć przegrzania.

FAQ

• Czy wyłącznik DPX3 160 może być używany jako wyłącznik izolacyjny? Tak, wyłączniki serii DPX3 są zdolne do izolowania zgodnie z normą IEC 60947-2, co pozwala na bezpieczne odłączenie obwodu w celu prac konserwacyjnych.
• Jakie są możliwości nastawy wyzwalacza termicznego? Wyzwalacz termiczny można nastawić w zakresie od 0,8 do 1 In (dla In=160 A jest to 128–160 A), co umożliwia dopasowanie progu przeciążeniowego do konkretnego odbiornika.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zdolność zwarciowa Icu wynosi 16 kA przy napięciu 400 V~, co zapewnia skuteczne przerywanie prądów zwarciowych w typowych instalacjach przemysłowych.
