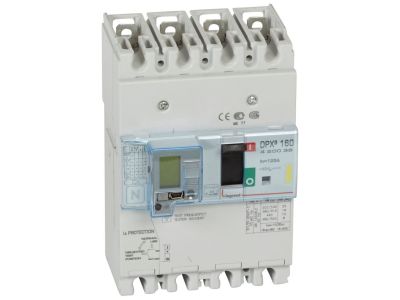

Wyłącznik mocy DPX3 160 4P 125A 16kA z zabezpieczeniem różnicowo-prądowym | 420036 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 (symbol 420036) w wersji 4-biegunowej o prądzie znamionowym 125 A to zaawansowane urządzenie łączące funkcję wyłącznika nadmiarowo-prądowego z wbudowanym zabezpieczeniem różnicowo-prądowym. Dzięki zdolności zwarciowej Icu = 16 kA (400 V~) zapewnia skuteczną ochronę instalacji przed skutkami zwarć, a regulowany prąd różnicowy i czas opóźnienia pozwalają dopasować charakterystykę do specyficznych warunków sieci. Szerokość modułu – 4 moduły (wykonanie stacjonarne) – ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 125 A: Zabezpiecza obwody o dużym obciążeniu, gwarantując ciągłość zasilania i ochronę przed przeciążeniem.
• Zdolność zwarciowa Icu = 16 kA (400 V~): Skutecznie wyłącza prądy zwarciowe o wysokiej energii, chroniąc urządzenia i instalację przed uszkodzeniem.
• Regulowany prąd różnicowy (0,03–0,3–1–3 A): Umożliwia precyzyjne dopasowanie czułości zabezpieczenia różnicowego do charakteru obciążenia i wymogów ochrony przeciwporażeniowej.
• Regulowany czas opóźnienia wyłączenia (0–0,3–1–3 s): Pozwala na selektywność z innymi urządzeniami różnicowymi oraz unikanie zbędnych wyłączeń przy przejściowych prądach upływu.
• Wyzwalacz przeciążeniowy termiczny nastawiany 0,8–1 In: Możliwość dostosowania progu zadziałania do rzeczywistego obciążenia, co zwiększa elastyczność aplikacji.

Zgodność z Normami

Wyłącznik jest zgodny z normą IEC 60947-2 dotyczącą łączników niskonapięciowych. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

DPX3 160 z wbudowanym RCD znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest zarówno ochrona przeciążeniowa i zwarciowa, jak i różnicowoprądowa w jednym urządzeniu.

• Zabezpieczanie obwodów odbiorczych w budynkach przemysłowych, handlowych i użyteczności publicznej.
• Ochrona przed porażeniem w instalacjach o dużym prądzie znamionowym, np. zasilających piece, wentylację lub klimatyzację.
• Selektywne wyłączenie w układach kaskadowych – regulowane opóźnienie umożliwia współpracę z wyłącznikami różnicowymi w dalszych gałęziach.
• Zastosowanie w obwodach z dużymi prądami upływu (np. przetwornice częstotliwości) – regulacja IΔn i czasu pozwala na uniknięcie fałszywych wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe płaskie obsługują przewody o przekroju do 70 mm². Moment dokręcania śrub oraz dobór przekroju przewodów należy wykonać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami.

FAQ

• Jak regulować prąd różnicowy w wyłączniku DPX3 160? Prąd znamionowy różnicowy ustawia się za pomocą pokrętła na panelu przednim, wybierając jedną z wartości: 0,03; 0,3; 1 lub 3 A. Przy ustawieniu 0,03 A opóźnienie wyłączenia wynosi zawsze 0 s – jest to tryb ochrony przeciwporażeniowej bez zwłoki.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa Icu wynosi 16 kA dla napięcia 400 V~. Oznacza to, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o takiej wartości, co zapewnia skuteczną ochronę instalacji.
• Czy wyłącznik posiada regulowane opóźnienie wyłączenia różnicowego? Tak, czas opóźnienia można ustawić na 0 s, 0,3 s, 1 s lub 3 s. Uwaga: przy prądzie różnicowym 0,03 A dostępna jest tylko opcja 0 s – jest to wymóg normatywny dla ochrony przeciwporażeniowej.
