Wyłącznik mocy DPX3 160 4P 125A 16kA | 420016 Legrand

Opis i Kluczowe Cechy

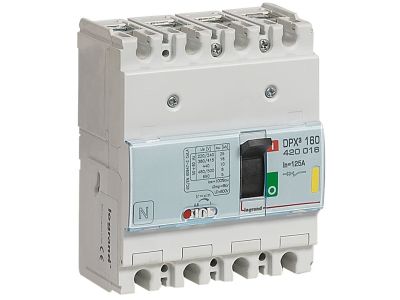

Wyłącznik mocy DPX3 160 w wykonaniu stacjonarnym, czterobiegunowy, o prądzie znamionowym 125 A i zdolności zwarciowej Icu 16 kA przy 400 V~. Wyposażony w wyzwalacz przeciążeniowy termiczny z regulacją od 0,8 do 1 In, co pozwala precyzyjnie dopasować próg zadziałania do specyfiki obciążenia. Zaciski śrubowe płaskie o przekroju do 70 mm² ułatwiają podłączenie przewodów o dużym przekroju. Urządzenie zdolne do izolowania obwodu – zapewnia bezpieczne odłączenie napięcia podczas prac serwisowych.

• Prąd znamionowy 125 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w rozdzielnicach głównych i podrozdzielnicach, bez ryzyka przeciążenia.
• Zdolność zwarciowa Icu 16 kA (400 V~): skuteczne wyłączenie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej, minimalizacja ryzyka uszkodzeń.
• Wyzwalacz termiczny nastawiany 0,8–1 In: elastyczne dostosowanie charakterystyki przeciążeniowej do rzeczywistych warunków obciążenia, optymalna ochrona kabli i odbiorników.
• Liczba biegunów 4: możliwość zabezpieczenia obwodów trójfazowych z przewodem neutralnym (L1–L3 + N) – pełna ochrona w układach TN i TT.
• Zaciski śrubowe płaskie do 70 mm²: proste i pewne podłączenie przewodów o dużym przekroju, oszczędność czasu montażu i wysoka niezawodność połączeń.

Zgodność z Normami

Wyłącznik DPX3 160 spełnia wymagania normy IEC 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa – wyłączniki do obwodów energetycznych). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami Unii Europejskiej.

Zastosowanie

DPX3 160 4P 125A 16kA przeznaczony jest do pracy w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych, komercyjnych oraz infrastrukturalnych, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe przy jednoczesnej funkcji odłącznika izolacyjnego.

• Zabezpieczanie obwodów głównych w budynkach użyteczności publicznej i obiektach przemysłowych.
• Ochrona linii kablowych zasilających rozdzielnice podrzędne lub maszyny.
• Praca jako odłącznik izolacyjny umożliwiający bezpieczne odłączenie napięcia podczas konserwacji.
• Instalacje wymagające regulowanego progu przeciążeniowego (np. przy zmiennym obciążeniu odbiorników).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) – sposób mocowania oraz moment dokręcania zacisków należy dostosować do zaleceń zawartych w dokumentacji technicznej producenta. Przekrój podłączanych przewodów dobierz zgodnie z prądem znamionowym (125 A) oraz normami instalacyjnymi.

FAQ

• Jak ustawić próg zadziałania wyzwalacza termicznego? Wyzwalacz przeciążeniowy ma skalę nastawczą od 0,8 do 1 In. W przypadku prądu 125 A możesz regulować próg w zakresie 100–125 A, używając dedykowanego pokrętła (zakres zazwyczaj podany na obudowie). Dobór ustawienia zależy od charakterystyki obciążenia – np. dla silników zalecamy ustawienie bliżej 1 In, dla obwodów oświetleniowych można zejść niżej.
• Czy wyłącznik pełni funkcję odłącznika izolacyjnego? Tak, DPX3 160 jest zdolny do izolowania obwodu (zgodnie z normą IEC 60947-2). Oznacza to, że po otwarciu styków napięcie po stronie odbiornika jest bezpiecznie odcięte, co pozwala na prace serwisowe bez ryzyka porażenia.
• Jaki maksymalny przekrój przewodu można podłączyć? Zaciski śrubowe płaskie umożliwiają podłączenie przewodów o przekroju do 70 mm². Dla prądu 125 A zalecamy stosowanie przewodów o przekroju co najmniej 35 mm² (Cu) – ostateczny dobór musi być zgodny z normami instalacyjnymi i warunkami ułożenia.
