Wyłącznik mocy DPX3 160 4P 100A 16kA | 420015 Legrand

Opis i Kluczowe Cechy

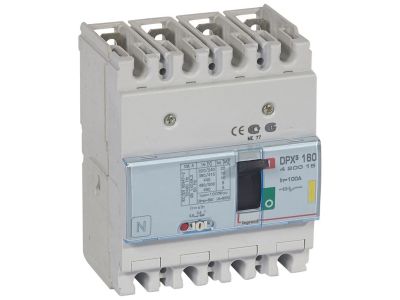

Wyłącznik mocy DPX3 160 w wykonaniu stacjonarnym, 4-biegunowy, o prądzie znamionowym 100 A i zdolności zwarciowej Icu 16 kA (400 V~). Wyposażony w wyzwalacz przeciążeniowy termiczny z płynną regulacją progu od 0,8 do 1 In oraz stały wyzwalacz elektromagnetyczny 10 In. Zaciski śrubowe płaskie pozwalają na przyłączenie przewodów o przekroju do 70 mm². Urządzenie spełnia wymogi normy IEC/EN 60947-2.

• Prąd znamionowy 100 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przegrzaniem przewodów i odbiorników.
• Regulacja wyzwalacza termicznego (0,8–1 In): umożliwia precyzyjne dopasowanie charakterystyki przeciążeniowej do specyfiki chronionego obwodu.
• Zdolność zwarciowa Icu 16 kA przy 400 V~: gwarantuje skuteczne wyłączenie prądów zwarciowych w instalacjach przemysłowych i komercyjnych.
• Wyzwalacz elektromagnetyczny stały 10 In: zapewnia szybkie zadziałanie w przypadku zwarcia, minimalizując ryzyko uszkodzenia urządzeń.
• Zaciski śrubowe płaskie (max. 70 mm²): ułatwiają przyłączenie grubych przewodów energetycznych, co przyspiesza montaż w rozdzielnicach głównych.

Zgodność z Normami

Wyłącznik został zaprojektowany i przebadany zgodnie z normą IEC/EN 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa – wyłączniki). Posiada oznaczenie CE i spełnia obowiązujące wymagania dyrektyw unijnych.

Zastosowanie

Wyłącznik DPX3 160 przeznaczony jest do ochrony przewodów i odbiorników w instalacjach niskiego napięcia. Sprawdza się szczególnie w obwodach o podwyższonych wymaganiach niezawodności i bezpieczeństwa.

• Ochrona obwodów głównych rozdzielnic w budynkach przemysłowych, handlowych i użyteczności publicznej.
• Zabezpieczenie przeciążeniowe i zwarciowe linii zasilających maszyny i urządzenia produkcyjne.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik główny, umożliwiający odcięcie napięcia w celu konserwacji (zdolność izolacyjna).
• Instalacje trójfazowe z przewodem neutralnym (4 bieguny) – np. w układach sieci TN-C lub TN-S.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w rozdzielnicy na szynie DIN TH35 lub bezpośrednio na płycie (w zależności od konstrukcji rozdzielnicy). Przekrój przewodów należy dobrać do prądu znamionowego (100 A) oraz warunków środowiskowych. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta – nie przekraczaj dozwolonej siły docisku, aby nie uszkodzić zacisku. Po zamontowaniu sprawdź poprawność działania wyzwalaczy i oznakowanie obwodów.

FAQ

• Czy wyzwalacz termiczny można regulować? Tak, wyłącznik posiada możliwość nastawy prądu termicznego w zakresie 0,8–1 In (80–100 A). Regulacji dokonuje się za pomocą pokrętła na obudowie, co pozwala dostosować próg przeciążenia do rzeczywistego obciążenia obwodu.
• Jaka jest zdolność zwarciowa wyłącznika przy napięciu 400 V? Icu wynosi 16 kA (wartość efektywna prądu zwarciowego). Dla wyższych napięć (np. 690 V) zdolność zwarciowa może być niższa – szczegółowe dane znajdują się w karcie katalogowej producenta.
• Czy wyłącznik nadaje się do izolacji obwodu? Tak, zgodnie z normą IEC 60947-2 urządzenie jest przystosowane do bezpiecznego odizolowania obwodu od źródła zasilania (funkcja wyłącznika izolacyjnego). Należy jednak pamiętać, że wyłącznik nie ma widocznej przerwy – przy pracach konserwacyjnych zaleca się dodatkowe potwierdzenie braku napięcia.
