Wyłącznik mocy DPX3 160 3P 63A 25kA | 420043 Legrand

Opis i Kluczowe Cechy

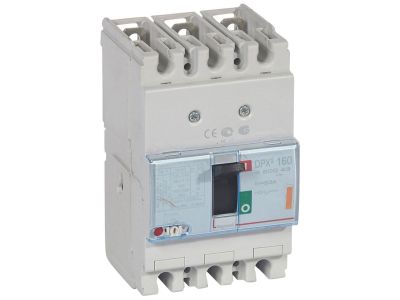

Wyłącznik mocy DPX3 160 (nr kat. 420043) to 3-biegunowy aparat o prądzie znamionowym 63 A i zdolności zwarciowej Icu 25 kA przy 400 V~. Przeznaczony do izolowania obwodów, zapewnia bezpieczną i niezawodną ochronę instalacji elektrycznych przed przeciążeniami i zwarciami.

• Wyzwalacz termiczny nastawialny 0,8-1 In: Umożliwia precyzyjne dostosowanie progu przeciążeniowego do charakterystyki chronionego obwodu, minimalizując ryzyko zbędnych wyłączeń.
• Nastawa elektromagnetyczna stała przy 10 In: Gwarantuje szybkie i pewne wyłączenie w przypadku zwarć, ograniczając skutki awarii i chroniąc urządzenia odbiorcze.
• Zaciski śrubowe płaskie do 70 mm²: Ułatwiają podłączenie przewodów o dużych przekrojach, co przyspiesza montaż i zwiększa pewność połączeń.
• Zdolność zwarciowa Icu 25 kA (400 V~): Wysoka wytrzymałość na prądy zwarciowe pozwala stosować wyłącznik w rozdzielnicach głównych i przemysłowych, gdzie spodziewane są duże prądy zwarcia.
• Funkcja izolowania: Wyłącznik zapewnia widoczną przerwę izolacyjną w stanie wyłączenia, co jest wymagane podczas prac konserwacyjnych i serwisowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2, co potwierdza jego przydatność do stosowania w instalacjach przemysłowych i rozdzielnicach. Posiada certyfikat CE.

Zastosowanie

Wyłącznik mocy DPX3 160 3P 63A 25kA znajduje zastosowanie w obwodach dystrybucji energii, gdzie wymagana jest niezawodna ochrona i możliwość izolowania.

• Ochrona obwodów głównych i podrozdzielnic w budynkach przemysłowych i komercyjnych przed przeciążeniem i zwarciem.
• Izolowanie obwodów podczas prac konserwacyjnych, remontowych i serwisowych – widoczna przerwa izolacyjna zwiększa bezpieczeństwo personelu.
• Zastosowanie w rozdzielnicach głównych (RG) i rozdzielnicach piętrowych, gdzie wymagany jest wysoki prąd zwarciowy 25 kA.
• Ochrona odbiorników takich jak silniki, transformatory czy linie kablowe o znacznych mocach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia w całej rozdzielnicy. Wyłącznik przeznaczony jest do montażu w rozdzielnicy stacjonarnej (na płycie montażowej lub w odpowiedniej obudowie). Przekrój przewodów należy dobrać do prądu znamionowego 63 A i spodziewanych warunków zwarciowych. Moment dokręcania zacisków śrubowych płaskich należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik DPX3 160 nadaje się do izolowania obwodów? Tak, wyłącznik posiada funkcję izolowania – w stanie wyłączenia zapewnia widoczną i bezpieczną przerwę izolacyjną, zgodnie z wymaganiami normy IEC 60947-2.
• Czy wyzwalacz termiczny jest regulowany? Tak. Wyzwalacz przeciążeniowy termiczny można nastawić w zakresie od 0,8 do 1 prądu znamionowego In (dla 63 A: 50,4–63 A), co pozwala dostosować charakterystykę do specyfiki obwodu.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa Icu wynosi 25 kA przy napięciu 400 V~, co umożliwia stosowanie go w rozdzielnicach o wysokim poziomie prądów zwarciowych.
