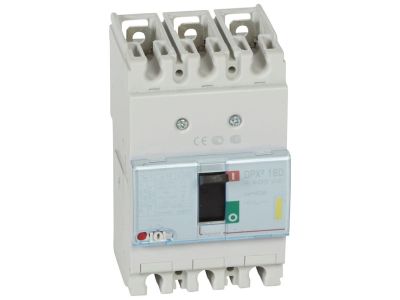

Wyłącznik mocy DPX3 160 3P 40A 16kA | 420002 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 3P 40A 16kA (symbol 420002) to trójbiegunowe urządzenie wykonane w technologii stacjonarnej, przeznaczone do zabezpieczania obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 40 A oraz zdolności zwarciowej Icu = 16 kA przy 400 V~ zapewnia skuteczną ochronę w instalacjach o podwyższonych wymaganiach. Wyposażono go w nastawialny wyzwalacz termiczny oraz stały wyzwalacz elektromagnetyczny, co pozwala na elastyczne dopasowanie charakterystyki wyzwalania do rzeczywistego obciążenia.

• Prąd znamionowy 40 A: umożliwia bezpieczną eksploatację w obwodach trójfazowych o średnim i dużym poborze mocy, bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu = 16 kA (400 V~): gwarantuje pewne wyłączenie nawet silnych zwarć, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Wyzwalacz termiczny nastawiany w zakresie 0,8…1 In: pozwala precyzyjnie dostosować próg przeciążeniowy do charakterystyki obciążenia, zwiększając selektywność ochrony.
• Wyzwalacz elektromagnetyczny o stałej nastawie 10 In (400 A): zapewnia błyskawiczne zadziałanie przy zwarciu, minimalizując czas przepływu prądu i ryzyko uszkodzeń.
• Zaciski śrubowe płaskie max. 70 mm: ułatwiają podłączenie przewodów o dużym przekroju, typowych dla instalacji przemysłowych i rozdzielnic głównych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej wyłączników niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Trójbiegunowy wyłącznik mocy DPX3 160 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, zarówno w obiektach przemysłowych, jak i użyteczności publicznej. Służy do zabezpieczania i odłączania obwodów odbiorczych.

• Zabezpieczanie obwodów silników, nagrzewnic, klimatyzatorów i innych odbiorników trójfazowych o prądzie do 40 A.
• Rola głównego wyłącznika w rozdzielnicach budynków wielorodzinnych, biurowych i hal produkcyjnych.
• Tworzenie selektywnej ochrony przeciwzwarciowej dzięki nastawianej charakterystyce termicznej.
• Stosowanie w instalacjach o dużym prądzie zwarciowym (do 16 kA), gdzie wymagana jest wysoka zdolność łączeniowa.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Podłączaj przewody o przekroju dobranym do prądu 40 A (zgodnie z normami instalacyjnymi). Dokręcaj zaciski śrubowe płaskie momentem określonym w dokumentacji producenta. Wyłącznik przeznaczony jest do montażu stacjonarnego, np. na płycie montażowej lub w rozdzielnicy stacjonarnej.

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? W dostarczonych danych nie ma informacji o sygnalizacji optycznej ani mechanicznej. Zalecamy sprawdzenie szczegółów w pełnej karcie katalogowej produktu.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie precyzuje stopnia ochrony w udostępnionej specyfikacji. Urządzenie należy montować w rozdzielnicy o odpowiednim IP, zapewniającej ochronę przed ciałami stałymi i wilgocią.
• Czy można regulować wyzwalacz elektromagnetyczny? Nie. Wyzwalacz elektromagnetyczny ma stałą nastawę 10 In (dla In 40 A jest to 400 A) i nie podlega regulacji przez użytkownika.
