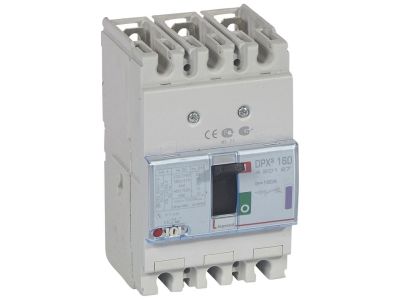

Wyłącznik mocy DPX3 160 3P 160A 50kA | 420127 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 (symbol 420127) to trójbiegunowy aparat w wykonaniu stacjonarnym, zaprojektowany do zabezpieczania obwodów o prądzie znamionowym 160 A. Dzięki zdolności zwarciowej Icu 50 kA przy 400 V~ zapewnia skuteczną ochronę przed skutkami zwarć w sieciach przemysłowych i rozdzielnicach głównych. Wyposażony w wyzwalacz termiczny o regulacji 0,8–1 In oraz stałą nastawę elektromagnetyczną 10 In, umożliwia precyzyjne dostrojenie charakterystyki wyłączania do specyfiki instalacji.

• Prąd znamionowy 160 A: dedykowany do zabezpieczania obwodów o dużym obciążeniu w rozdzielnicach głównych i przemysłowych.
• Zdolność zwarciowa Icu 50 kA (400 V~): wysoka skuteczność wyłączania prądów zwarciowych, zwiększająca bezpieczeństwo instalacji i urządzeń.
• Wyzwalacz termiczny nastawiany 0,8–1 In: regulacja progu przeciążeniowego pozwala dopasować ochronę do rzeczywistych warunków pracy obwodu.
• Stała nastawa elektromagnetyczna 10 In: szybkie wyłączanie przy wysokich prądach zwarciowych, minimalizujące ryzyko uszkodzeń.
• Zaciski śrubowe płaskie max. 70 mm²: umożliwiają podłączenie przewodów o dużym przekroju, typowych dla magistral zasilających.
• Funkcja izolowania: wyłącznik zapewnia widoczną przerwę izolacyjną, umożliwiając bezpieczne prace serwisowe.

Zgodność z Normami

Wyłącznik DPX3 160 spełnia wymagania normy IEC 60947-2 dotyczącej aparatury sterowniczej i łączeniowej. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

DPX3 160 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych jako główne zabezpieczenie obwodów rozdzielczych oraz odbiorów o dużej mocy.

• Zabezpieczanie obwodów głównych w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona linii kablowych i szyn zbiorczych przed przeciążeniami i zwarciami.
• Stosowany jako wyłącznik główny w instalacjach trójfazowych o dużym zapotrzebowaniu na moc.
• Możliwość wykorzystania w charakterze rozłącznika izolacyjnego podczas prac serwisowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika DPX3 160 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się o jego braku. Urządzenie przeznaczone jest do montażu stacjonarnego – należy je zamocować zgodnie z instrukcją producenta. Zaciski śrubowe dokręcaj momentem podanym w karcie katalogowej, a przekrój przewodów dobierz do prądu znamionowego 160 A i spodziewanego obciążenia.

FAQ

• Czy wyłącznik DPX3 160 pełni funkcję rozłącznika izolacyjnego? Tak, zgodnie z opisem wyłącznik jest zdolny do izolowania, co oznacza, że po wyłączeniu zapewnia widoczną przerwę izolacyjną bezpieczną do prac konserwacyjnych.
• Jak reguluje się wyzwalacz termiczny? Wyzwalacz termiczny posiada nastawę w zakresie 0,8–1 In. Regulacji dokonuje się za pomocą pokrętła na płycie czołowej – należy postępować według instrukcji producenta, aby ustawić odpowiedni próg przeciążeniowy.
• Jaka jest stała nastawa elektromagnetyczna? Dla wyłącznika DPX3 160 nastawa elektromagnetyczna jest stała i wynosi 10 In. Oznacza to, że wyłącznik zadziała bez zwłoki przy prądzie zwarciowym równym 10-krotności prądu znamionowego.
