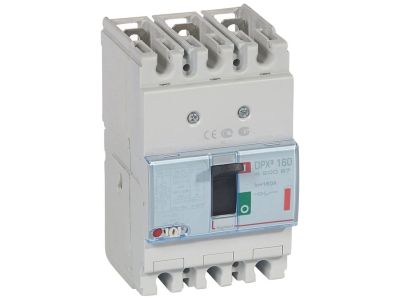

Wyłącznik mocy DPX3 160 3P 160A 36kA | 420087 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy serii DPX3 160, symbol 420087, to trójbiegunowy aparat o prądzie znamionowym 160 A i zdolności zwarciowej Icu 36 kA przy 400 V~. Wyposażony w wyzwalacz przeciążeniowy termiczny z regulacją od 0,8 do 1 In oraz wyzwalacz zwarciowy elektromagnetyczny o stałej nastawie 10 In, zapewnia precyzyjną ochronę instalacji przed przeciążeniem i zwarciem. Wykonanie stacjonarne i zaciski śrubowe płaskie do 70 mm² ułatwiają pewne przyłączenie przewodów w rozdzielnicy.

• Prąd znamionowy 160 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków – idealny do zasilania głównych rozdzielnic i odbiorników przemysłowych.
• Zdolność zwarciowa Icu 36 kA (400 V~): Wysoka wytrzymałość na prądy zwarciowe zapewnia bezpieczeństwo instalacji i ciągłość zasilania nawet w warunkach awaryjnych.
• Wyzwalacz termiczny nastawiany 0,8–1 In: Możliwość indywidualnego dostrojenia charakterystyki przeciążeniowej do konkretnego obwodu, co zwiększa selektywność ochrony.
• Wyzwalacz elektromagnetyczny stały 10 In (1600 A dla 160 A): Szybkie wyłączenie przy zwarciu, minimalizujące ryzyko uszkodzenia urządzeń i kabli.
• Zgodność z normą IEC 60947-2 i funkcja izolowania: Gwarancja spełnienia wymogów bezpieczeństwa oraz możliwość bezpiecznego odcięcia napięcia podczas prac serwisowych.

Zgodność z Normami

Wyłącznik mocy DPX3 160 jest zgodny z normą IEC 60947-2, co potwierdza jego przydatność do stosowania w instalacjach przemysłowych i komercyjnych. Posiada certyfikat CE oraz deklarację producenta o zdolności do izolowania, umożliwiającą bezpieczne odłączenie napięcia zgodnie z wymaganiami normy.

Zastosowanie

Trójbiegunowy wyłącznik mocy 160 A sprawdza się w obwodach wymagających dużej niezawodności i wysokiej zdolności zwarciowej. Stosowany jako zabezpieczenie główne rozdzielnic, ochrona linii zasilających maszyny, silniki oraz urządzenia przemysłowe.

• Ochrona głównych rozdzielnic w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów zasilających silniki, transformatory i duże odbiorniki energii.
• Stosowanie jako wyłącznik główny w instalacjach wymagających funkcji izolowania.
• Element systemów automatyki i rozdzielnic średniego prądu o wysokich wymaganiach zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyłącznik przeznaczony jest do montażu stacjonarnego w rozdzielnicy – postępuj zgodnie z instrukcją producenta. Zaciski śrubowe płaskie umożliwiają przyłączenie przewodów o przekroju do 70 mm². Moment dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną, aby zapewnić prawidłowe przewodzenie prądu i uniknąć przegrzania.

FAQ

• Jak regulować wyzwalacz termiczny? Wyzwalacz termiczny można płynnie nastawić w zakresie od 0,8 do 1 In za pomocą pokrętła na obudowie. Pozwala to dopasować charakterystykę przeciążeniową do rzeczywistego obciążenia obwodu.
• Jaka jest zdolność zwarciowa tego wyłącznika? Znamionowa zdolność zwarciowa Icu wynosi 36 kA przy 400 V~. Dla niższych napięć wartość ta może być wyższa – szczegółowe dane znajdziesz w karcie katalogowej.
• Czy wyłącznik nadaje się do bezpiecznego odłączania napięcia? Tak, zgodnie z deklaracją producenta wyłącznik DPX3 160 jest zdolny do izolowania. Można go używać jako wyłącznika głównego do bezpiecznego odcięcia obwodu podczas prac serwisowych.
