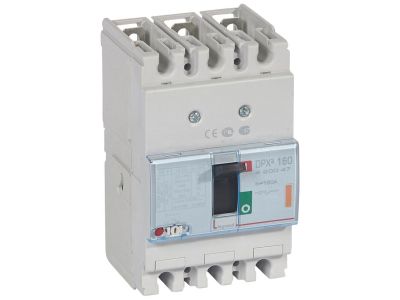

Wyłącznik mocy DPX3 160 3P 160A 25kA | 420047 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 (symbol 420047) to trójbiegunowy wyłącznik o prądzie znamionowym 160 A i zdolności zwarciowej Icu 25 kA przy 400 V~, przeznaczony do pracy stacjonarnej. Dzięki wyzwalaczowi termicznemu nastawianemu od 0,8 do 1 In oraz wyzwalaczowi elektromagnetycznemu o stałej nastawie 10 In urządzenie zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach o dużym obciążeniu. Wyposażony w zaciski śrubowe płaskie (max. 70 mm) umożliwia pewne i bezpieczne podłączenie przewodów o dużym przekroju.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania torów prądowych.
• Zdolność zwarciowa Icu 25 kA (400 V~): gwarantuje skuteczne wyłączenie w przypadku silnych zwarć, chroniąc instalację i odbiorniki.
• Wyzwalacz termiczny nastawiany od 0,8 do 1 In: pozwala dostosować próg przeciążenia do rzeczywistych warunków pracy obwodu, zwiększając elastyczność i selektywność zabezpieczeń.
• Nastawa elektromagnetyczna stała przy 10 In: zapewnia szybkie wyłączenie przy zwarciach o wysokim prądzie, minimalizując ryzyko uszkodzenia instalacji.
• Zaciski śrubowe płaskie (max. 70 mm): umożliwiają pewne i trwałe połączenie przewodów o dużym przekroju, co jest kluczowe w obwodach głównych rozdzielnic.

Zgodność z Normami

Wyłącznik DPX3 160 jest zgodny z normą IEC 60947-2 (wyłączniki do rozdziału energii elektrycznej). Posiada certyfikat CE i spełnia wymagania europejskich standardów bezpieczeństwa. Produkt jest przeznaczony do izolowania, potwierdzając swoją przydatność w obwodach wymagających odłączenia napięcia w celach serwisowych.

Zastosowanie

Wyłącznik mocy DPX3 160 znajduje zastosowanie w rozdzielnicach głównych i przemysłowych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Sprawdza się w obwodach o wysokim prądzie znamionowym i dużych wymaganiach zwarciowych.

• Ochrona obwodów głównych w rozdzielnicach budynków komercyjnych i przemysłowych.
• Zabezpieczenie zasilania maszyn i urządzeń o dużym poborze prądu (np. silników, agregatów).
• Izolowanie obwodów podczas prac serwisowych i konserwacyjnych dzięki funkcji izolacji.
• Zastosowanie w systemach rozdzielczych z wymaganą zdolnością zwarciową 25 kA przy 400 V~.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie przeznaczone jest do montażu stacjonarnego (na płycie montażowej lub w rozdzielnicy) – nie montować na szynie TH35. Zaciski śrubowe płaskie obsługują przewody o przekroju do 70 mm² (wartość max. podana w dokumentacji). Momenty dokręcania śrub należy stosować zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowy nacisk i uniknąć przegrzewania się połączeń. Przekrój przewodów dobrać do prądu znamionowego 160 A i spodziewanego obciążenia.

FAQ

• Czy wyłącznik DPX3 160 ma regulację wyzwalacza przeciążeniowego? Tak, wyzwalacz termiczny (przeciążeniowy) można nastawić w zakresie od 0,8 do 1 prądu znamionowego In, co pozwala dostosować próg zadziałania do specyfiki chronionego obwodu.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa Icu wynosi 25 kA przy napięciu 400 V~, co zapewnia skuteczną ochronę nawet przy silnych zwarciach w sieci zasilającej.
• Czy wyłącznik można używać do izolowania obwodu? Tak, urządzenie jest zdolne do izolowania – spełnia wymogi normy IEC 60947-2 dotyczące izolacji, co umożliwia bezpieczne odłączenie napięcia w celach serwisowych.
