Wyłącznik mocy DPX3 160 3P 160A 16kA | 420007 Legrand

Opis i Kluczowe Cechy

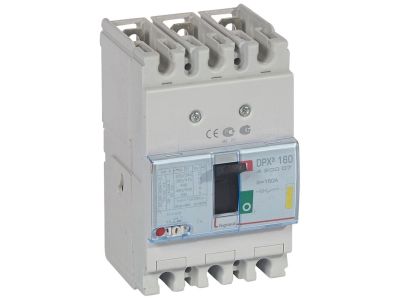

Wyłącznik mocy DPX3 160 o numerze katalogowym 420007 to zaawansowane urządzenie zabezpieczające marki Legrand, zaprojektowane do pracy w profesjonalnych instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A oraz zdolnością zwarciową Icu na poziomie 16 kA przy napięciu 400 V~, co czyni go idealnym rozwiązaniem dla rozdzielnic głównych i oddziałowych. Wyłącznik posiada trzy bieguny (3P) i został wykonany w wersji stacjonarnej, co gwarantuje stabilność montażu i niezawodność połączeń elektrycznych.

• Regulowany wyzwalacz termiczny: Pozwala na precyzyjne dostosowanie ochrony przeciążeniowej w zakresie od 0,8 do 1 In, co umożliwia optymalne dopasowanie do charakterystyki obciążenia odbiorników.
• Wyzwalacz elektromagnetyczny: Posiada stałą nastawę wynoszącą 10 In, co zapewnia błyskawiczne przerwanie obwodu w przypadku wystąpienia zwarcia.
• Zdolność do izolowania: Konstrukcja aparatu gwarantuje bezpieczne odłączenie obwodu, co jest kluczowe podczas prac serwisowych i konserwacyjnych.
• Solidne przyłącza: Urządzenie dostarczane jest z zaciskami śrubowymi płaskimi, które umożliwiają podłączenie przewodów o przekroju do 70 mm², zapewniając niską rezystancję styku i minimalizację strat energii.

Zgodność z Normami

Wyłącznik DPX3 160 został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami międzynarodowej normy IEC 60947-2. Norma ta określa wymagania dla wyłączników niskonapięciowych stosowanych w instalacjach przemysłowych, co potwierdza wysoką jakość wykonania, trwałość mechaniczną oraz niezawodność działania w trudnych warunkach eksploatacyjnych. Urządzenie spełnia najwyższe standardy bezpieczeństwa elektrycznego, co jest niezbędne w nowoczesnym budownictwie komercyjnym i przemysłowym.

Zastosowanie

Dzięki swojej charakterystyce, wyłącznik Legrand DPX3 160 znajduje szerokie zastosowanie w sektorze B2B. Jest on dedykowany do ochrony linii zasilających, silników oraz transformatorów w:

• Zakładach produkcyjnych i halach przemysłowych jako zabezpieczenie główne maszyn.
• Budynkach użyteczności publicznej i biurowcach w ramach rozdzielnic piętrowych.
• Centrach danych, gdzie wymagana jest wysoka selektywność i pewność zasilania.
• Infrastrukturze krytycznej, wymagającej aparatury o potwierdzonej certyfikatami niezawodności.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapobiec przegrzewaniu się styków przy prądzie 160 A.
• Przestrzeń montażowa: Zapewnienie odpowiednich odstępów izolacyjnych oraz wentylacji wewnątrz rozdzielnicy, zgodnie z dokumentacją techniczną producenta.
• Podłączenie: Wykorzystanie zacisków płaskich do 70 mm² pozwala na użycie końcówek oczkowych lub szyn miedzianych, co zwiększa pewność połączenia mechanicznego i elektrycznego.
• Nastawa: Przed uruchomieniem należy ustawić wyzwalacz termiczny zgodnie z obliczonym prądem obciążenia chronionego obwodu.

FAQ

• Czy wyłącznik posiada regulację wyzwalacza zwarciowego? Nie, model DPX3 160 160A posiada stałą nastawę elektromagnetyczną (zwarciową) na poziomie 10 In.
• Jaki jest maksymalny przekrój kabla, który można podłączyć? Urządzenie wyposażone jest w zaciski śrubowe płaskie obsługujące przewody o przekroju do 70 mm².
• Czy aparat może pełnić funkcję rozłącznika izolacyjnego? Tak, wyłączniki z serii DPX3 są zdolne do izolowania zgodnie z normą produktową.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa graniczna Icu wynosi 16 kA przy napięciu 400 V~.
