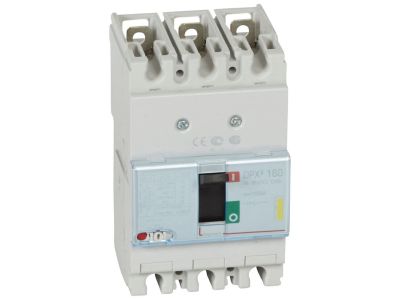

Wyłącznik mocy DPX3 160 3P 100A 16kA | 420005 Legrand

Opis i Kluczowe Cechy

Wyłącznik mocy DPX3 160 o numerze katalogowym 420005 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Legrand, zaprojektowane z myślą o profesjonalnych instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A oraz zdolnością zwarciową Icu na poziomie 16 kA przy napięciu 400 V~, co czyni go idealnym rozwiązaniem dla rozdzielnic głównych i oddziałowych w budownictwie komercyjnym oraz przemysłowym.

• Wyzwalacz termiczno-magnetyczny: Wyłącznik wyposażony jest w nastawialny wyzwalacz przeciążeniowy (termiczny) w zakresie od 0,8 do 1 In, co pozwala na precyzyjne dopasowanie ochrony do rzeczywistego obciążenia obwodu.
• Ochrona zwarciowa: Stała nastawa elektromagnetyczna ustalona na poziomie 10 In gwarantuje błyskawiczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych.
• Konstrukcja 3-biegunowa: Trzy bieguny zapewniają pełną ochronę i izolację w układach trójfazowych.
• Zdolność do izolowania: Urządzenie zostało zaprojektowane tak, aby w pozycji otwartej zapewniać bezpieczną przerwę izolacyjną, co jest kluczowe dla bezpieczeństwa personelu serwisowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC 60947-2. Norma ta określa wymagania dla wyłączników niskonapięciowych stosowanych w instalacjach przemysłowych, co potwierdza wysoką niezawodność, trwałość mechaniczną oraz elektryczną urządzenia. Wyłącznik DPX3 160 gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik DPX3 160 100A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemyśle: Zabezpieczanie linii zasilających maszyny, urządzenia produkcyjne oraz mniejsze podrozdzielnice obiektowe.
• Budownictwie komercyjnym: Ochrona instalacji w biurowcach, centrach handlowych oraz obiektach użyteczności publicznej.
• Infrastrukturze: Systemy zasilania gwarantowanego i rozdzielnice główne w budynkach mieszkalnych wielorodzinnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych:

• Przyłącza: Wyłącznik dostarczany jest z zaciskami śrubowymi płaskimi, które umożliwiają podłączenie przewodów o przekroju maksymalnym do 70 mm², co zapewnia stabilny styk i minimalizację strat energii na zaciskach.
• Pozycja pracy: Urządzenie w wykonaniu stacjonarnym może być montowane w pionie lub poziomie, zależnie od konstrukcji rozdzielnicy.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się punktów styku.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik posiada regulację prądu przeciążeniowego? Tak, wyzwalacz termiczny jest nastawialny w zakresie od 80 A do 100 A (0,8 - 1 In).
• Jakie przewody można podłączyć do zacisków? Dzięki zaciskom płaskim możliwe jest podłączenie kabli z końcówkami oczkowymi lub szyn o przekroju do 70 mm².
• Czy urządzenie może służyć jako rozłącznik główny? Tak, dzięki funkcji zdolności do izolowania, wyłącznik DPX3 może pełnić rolę elementu izolacyjnego w obwodzie.
