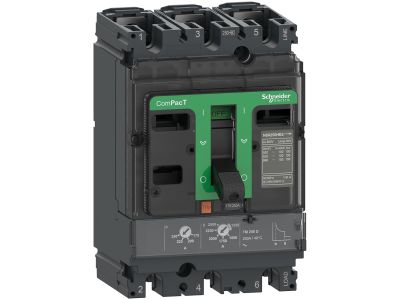

Wyłącznik mocy ComPacT NSX250F, 3P, 200A, 36kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C25F3TM200 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX250F o numerze katalogowym C25F3TM200 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 200 A oraz 3-biegunową konstrukcją, co czyni go idealnym komponentem do ochrony obwodów rozdzielczych. Kluczowym elementem jest zintegrowany wyzwalacz termomagnetyczny typu TMD, który oferuje regulowane zabezpieczenie przeciążeniowe (termiczne) oraz stałe zabezpieczenie zwarciowe (magnetyczne), co pozwala na precyzyjne dostosowanie parametrów ochrony do specyfiki odbiorników.

• Zdolność wyłączania: Parametr Icu na poziomie 36 kA przy napięciu 415 VAC gwarantuje bezpieczne przerwanie prądów zwarciowych w standardowych instalacjach przemysłowych.
• Napięcie robocze: Urządzenie przystosowane jest do pracy z napięciem znamionowym łączeniowym do 690 VAC 50/60 Hz.
• Kompaktowe wymiary: Obudowa o wymiarach 105 mm x 161 mm x 86 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Technologia TMD: Wyzwalacz termiczno-magnetyczny zapewnia niezawodność działania bez konieczności stosowania zewnętrznych układów sterowania.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa oraz jakości. Wyłącznik ComPacT NSX250F jest w pełni zgodny z normą IEC 60947, co definiuje go jako profesjonalną aparaturę łączeniową niskiego napięcia. Dodatkowo posiada certyfikaty CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Urządzenie spełnia również surowe specyfikacje morskie, co potwierdza jego odporność na trudne warunki środowiskowe i wibracje, typowe dla aplikacji na jednostkach pływających.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, ComPacT NSX250F znajduje zastosowanie w szerokim spektrum instalacji. Jest to optymalny wybór dla budownictwa komercyjnego, przemysłowego oraz infrastruktury krytycznej. Jako element architektury EcoStruxure Power, wyłącznik ten wspiera nowoczesne systemy zarządzania energią, pozwalając na optymalizację zużycia i zwiększenie ciągłości zasilania. Idealnie sprawdza się w ochronie silników, transformatorów oraz jako główny wyłącznik w mniejszych rozdzielnicach obiektowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przeznaczone do montażu stacjonarnego na płycie montażowej lub szynie, zależnie od zastosowanych akcesoriów. Należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Dzięki modułowej budowie, wyłącznik można łatwo doposażyć w akcesoria pomocnicze, takie jak styki pomocnicze (OF), styki alarmowe (SD) czy wyzwalacze wzrostowe (MX), co zwiększa funkcjonalność całego układu sterowania.

FAQ

• Czy wyzwalacz TMD w tym modelu jest regulowany? Tak, wyzwalacz termiczno-magnetyczny TMD posiada regulację członu termicznego, co pozwala na dopasowanie prądu nastawczego do rzeczywistego obciążenia obwodu.
• Jaka jest szerokość wyłącznika? Wersja 3-biegunowa ma szerokość 105 mm, co ułatwia planowanie rozmieszczenia aparatury wewnątrz szaf sterowniczych.
• Czy produkt może pracować w systemach inteligentnego zarządzania energią? Tak, jako część ekosystemu EcoStruxure Power firmy Schneider Electric, wyłącznik może współpracować z systemami monitoringu i optymalizacji energii po zastosowaniu odpowiednich modułów komunikacyjnych.
