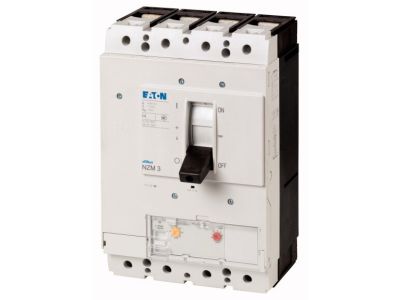

Wyłącznik mocy 4-bieg. 50kA 630A, NZMN3-4-AE630 | 265894 Eaton

Alternatywny kod produktu: NZMN3-4-AE630

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN3-4-AE630 (symbol 265894) to czterobiegunowe urządzenie o prądzie znamionowym 630 A i zdolności wyłączania 50 kA, przeznaczone do zastosowań na rynku IEC. Wyposażony w elektroniczny wyzwalacz zapewnia skuteczną ochronę instalacji i kabli przed przeciążeniami oraz zwarciami. Modułowa budowa grup funkcyjnych ułatwia montaż i elastyczne konfigurowanie układów rozdzielczych.

• Prąd znamionowy 630 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko termiczne i zapewniając ciągłość zasilania.
• Zdolność wyłączania 50 kA: gwarantuje skuteczne przerywanie prądów zwarciowych o wysokiej energii, chroniąc instalację przed uszkodzeniami.
• Elektroniczny wyzwalacz: precyzyjnie monitoruje prąd i czas, zapewniając selektywną ochronę kabli i urządzeń końcowych.
• Konstrukcja 4-biegunowa: umożliwia kompleksową ochronę w sieciach trójfazowych z przewodem neutralnym (TN, TT, IT).
• Montaż za pomocą modułowych grup funkcyjnych: skraca czas instalacji i pozwala na łatwą rozbudowę rozdzielnicy.

Zgodność z Normami

Produkt przeznaczony jest do zastosowań na rynku IEC, spełniając wymagania odpowiednich norm międzynarodowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik mocy NZMN3-4-AE630 znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność i ochrona linii kablowych.

• Ochrona głównych szyn zasilających w budynkach użyteczności publicznej oraz halach przemysłowych.
• Zabezpieczenie kabli energetycznych w instalacjach o dużym poborze mocy (np. maszyny produkcyjne, centra danych).
• Sterowanie i selektywne wyłączanie obwodów w sieciach rozdzielczych z wymogiem ciągłości zasilania.
• Zastosowanie jako wyłącznik główny w rozdzielnicach głównych (RG) oraz zasilających systemy UPS.

Wskazówki Montażowe

Montaż wyłącznika mocy NZMN3-4-AE630 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub płycie montażowej przy użyciu dedykowanych modułowych grup funkcyjnych – szczegółowy sposób montażu oraz wymagane momenty dokręcania znajdują się w dokumentacji producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 630 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Zaleca się stosowanie końcówek kablowych odpowiednich dla danego przekroju.

FAQ

• Czy wyłącznik NZMN3-4-AE630 posiada podświetlenie lub sygnalizację stanu? W dostarczonych danych nie ma informacji o podświetleniu. Urządzenie wyposażone jest w elektroniczny wyzwalacz, który może oferować dodatkowe funkcje sygnalizacyjne – zalecamy sprawdzenie pełnej karty katalogowej producenta.
• Jaki jest stopień ochrony tego wyłącznika? Dane wejściowe nie określają stopnia ochrony IP. W typowych zastosowaniach w rozdzielnicach wewnętrznych przyjmuje się minimum IP20, jednak dla konkretnych warunków montażu należy odnieść się do instrukcji producenta.
• Czy wyłącznik pracuje w trybie styków zwiernych czy rozwiernych? Wyłącznik mocy NZMN3-4-AE630 jest urządzeniem rozłącznym – w stanie normalnym przewodzi prąd, a w przypadku zadziałania wyzwalacza otwiera obwód. Nie jest to przycisk ani przełącznik, a aparat ochronny.
