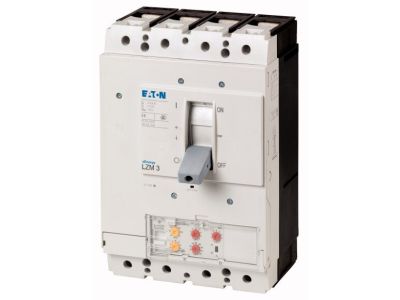

Wyłącznik mocy 4-bieg. 50kA 630A, LZMN3-4-AE630-I | 116476 Eaton

Alternatywny kod produktu: LZMN3-4-AE630-I

Opis i Kluczowe Cechy

Wyłącznik mocy serii Power Defense od Eaton, oznaczony symbolem LZMN3-4-AE630-I (nr katalogowy 116476), to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 630 A i zdolności zwarciowej 50 kA. Wyposażony w zaawansowaną elektronikę wyzwalającą Power Expert Release (PXR) oraz interfejs micro-USB umożliwiający konfigurację i testy za pomocą oprogramowania Power Xpert Protection Manager (PXPM). Kompaktowa konstrukcja w czterech rozmiarach zapewnia elastyczność montażu i oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 630 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążeń i przegrzania.
• Zdolność zwarciowa 50 kA: skutecznie chroni instalację przed skutkami zwarć, nawet w wymagających warunkach przemysłowych.
• Elektronika wyzwalająca Power Expert Release (PXR): umożliwia precyzyjną regulację parametrów wyzwalania, dopasowując ochronę do charakterystyki sieci.
• Interfejs micro-USB: ułatwia konfigurację, testowanie i aktualizację oprogramowania bezpośrednio na wyłączniku oraz zdalnie przez PXPM.
• Kompaktowa budowa (4 rozmiary): redukuje zajmowaną przestrzeń w rozdzielnicy, a modułowe grupy funkcji upraszczają rozbudowę i dostosowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Szczegółowe numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Przeznaczony do ochrony obwodów głównych w rozdzielnicach przemysłowych, komercyjnych i budynkowych, gdzie wymagana jest wysoka zdolność zwarciowa i elastyczna konfiguracja zabezpieczeń.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie transformatorów, silników oraz innych odbiorników o dużym poborze prądu.
• Stosowanie w instalacjach wymagających zdolności zwarciowej 50 kA, np. w halach produkcyjnych, centrach danych.
• Integracja z systemami monitoringu energii i automatyki dzięki możliwości zdalnej konfiguracji przez oprogramowanie PXPM.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na płycie montażowej zgodnie z dokumentacją producenta. Przekroje przewodów należy dobrać do prądu 630 A, a zaciski dokręcić z momentem podanym w instrukcji. Przed uruchomieniem zaleca się skonfigurowanie wyzwalacza PXR za pomocą interfejsu USB i oprogramowania Power Xpert Protection Manager.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację stanu? W danych katalogowych nie zawarto informacji o podświetleniu. Wyłącznik może być wyposażony w opcjonalne styki pomocnicze i sygnalizacyjne – szczegóły należy sprawdzić w dokumentacji technicznej.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje w danych stopnia IP. Standardowo wyłączniki kompaktowe montowane wewnątrz rozdzielnic mają obudowę IP20 lub wyższą w zależności od zastosowanych osłon – zaleca się weryfikację w karcie katalogowej.
• Czy można regulować charakterystykę wyzwalania? Tak, dzięki elektronice PXR możliwa jest konfiguracja prądów i czasów wyzwalania za pomocą interfejsu micro-USB oraz oprogramowania Power Xpert Protection Manager (PXPM).
