Wyłącznik mocy 4-bieg. 50kA 250A, NZMN2-4-A250 | 265866 Eaton

Alternatywny kod produktu: NZMN2-4-A250

Opis i Kluczowe Cechy

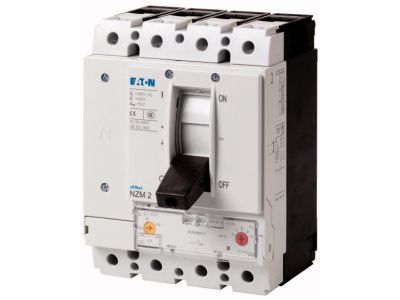

Wyłącznik mocy NZMN2-4-A250 (numer katalogowy 265866) to 4-biegunowy aparat o prądzie znamionowym 250 A i zdolności zwarciowej 50 kA, wyposażony w termomagnetyczny wyzwalacz do ochrony instalacji i kabli. Dzięki modułowej budowie montowany jest za pomocą grup funkcyjnych, co ułatwia integrację w rozdzielnicach.

• Prąd znamionowy 250 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania aparatu.
• Zdolność zwarciowa 50 kA: gwarantuje skuteczne wyłączenie zwarć o wysokim prądzie, chroniąc instalację i urządzenia.
• Konstrukcja 4-biegunowa: przeznaczona do obwodów trójfazowych z przewodem neutralnym (3L+N), zapewnia kompletną ochronę wszystkich przewodów.
• Termomagnetyczny wyzwalacz: łączy zabezpieczenie przeciążeniowe (termiczne) i zwarciowe (magnetyczne) w jednym urządzeniu, nie wymagając dodatkowych przekaźników.
• Modułowa budowa: umożliwia szybki montaż i rozbudowę w rozdzielnicach, redukując czas instalacji.

Zgodność z Normami

Wyłącznik jest przeznaczony do stosowania na rynku IEC. Spełnia wymagania odpowiednich norm międzynarodowych oraz posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Wyłącznik mocy NZMN2-4-A250 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów o dużym prądzie znamionowym. Sprawdza się w systemach dystrybucji energii, przemysłowych instalacjach elektrycznych oraz obiektach infrastrukturalnych.

• Ochrona linii kablowych i przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie odbiorników przemysłowych – silników, transformatorów, pieców – przed skutkami przeciążeń i zwarć.
• Stosowanie w instalacjach komercyjnych – budynkach użyteczności publicznej, halach produkcyjnych.
• Jako główny wyłącznik w systemach zasilania awaryjnego oraz w przełącznikach sieci (ATS).

Wskazówki Montażowe

Montaż wyłącznika mocy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Momenty dokręcania zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną – dobór powinien uwzględniać prąd znamionowy 250 A oraz spodziewane obciążenie.

FAQ

• Czy wyłącznik posiada wyzwalacz termomagnetyczny? Tak, NZMN2-4-A250 wyposażony jest w zintegrowany wyzwalacz termomagnetyczny, który zapewnia ochronę przed przeciążeniami i zwarciami bez potrzeby stosowania dodatkowych przekaźników.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 50 kA – to gwarantuje bezpieczne wyłączenie nawet bardzo wysokich prądów zwarciowych, typowych dla sieci przemysłowych.
• Ile biegunów ma ten model? Wyłącznik jest 4-biegunowy (3L+N), co pozwala na jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego.
