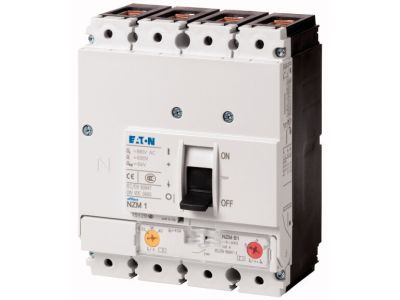

Wyłącznik mocy 4-bieg. 50kA 160A, NZMN1-4-A160 | 281251 Eaton

Alternatywny kod produktu: NZMN1-4-A160

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN1-4-A160 z serii NZM1 to 4‑biegunowy wyłącznik automatyczny o prądzie znamionowym 160 A i zdolności łączeniowej Icu 50 kA przy 400/415 V 50 Hz. Przeznaczony do ochrony systemów i kabli w instalacjach niskiego napięcia. Duża wydajność zwarciowa oraz solidna konstrukcja zapewniają bezpieczeństwo i niezawodność w najbardziej wymagających obwodach.

• Prąd znamionowy In = Iu 160 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Zdolność łączeniowa Icu 50 kA przy 400/415 V 50 Hz: Gwarantuje skuteczne wyłączanie prądów zwarciowych, chroniąc instalację i urządzenia.
• 4‑biegunowa konstrukcja: Zapewnia jednoczesne odłączenie wszystkich faz oraz przewodu neutralnego – wymagane w sieciach trójfazowych z N.
• Zaciski skrzynkowe: Ułatwiają montaż i zapewniają pewne, trwałe połączenie przewodów o odpowiednim przekroju.
• Funkcja ochrony systemu i kabli: Zabezpiecza przewody przed przeciążeniami i zwarciami, wydłużając żywotność instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm IEC (Międzynarodowej Komisji Elektrotechnicznej) oraz posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik mocy NZMN1-4-A160 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, komercyjnych oraz infrastrukturalnych.

• Ochrona głównych rozdzielnic niskiego napięcia przed skutkami przeciążeń i zwarć.
• Zabezpieczenie kabli zasilających maszyny, urządzenia produkcyjne i centrale wentylacyjne.
• Stosowany jako wyłącznik główny w budynkach użyteczności publicznej, biurowcach i halach magazynowych.
• Instalacje wymagające wysokiej zdolności zwarciowej (50 kA), np. w pobliżu transformatorów.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mocy może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej (w zależności od zastosowanych akcesoriów). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Moment dokręcania zacisków skrzynkowych stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik jest przystosowany do montażu na szynie DIN? W dostarczonych danych nie określono sposobu montażu. Standardowo wyłączniki serii NZM1 mogą być montowane na szynie TH35 (DIN) lub na płycie montażowej przy użyciu adaptera. Prosimy sprawdzić dokumentację techniczną.
• Jaki jest stopień ochrony obudowy (IP)? Informacja o stopniu IP nie jest zawarta w dostarczonych danych. Szczegółowe dane należy zweryfikować w karcie katalogowej produktu.
• Czy wyłącznik może być używany do częstego łączenia obwodów w normalnej pracy? Wyłącznik przeznaczony jest głównie do ochrony przed przeciążeniami i zwarciami. Jego zdolność łączeniowa dotyczy wyłączania zwarć, a nie częstego łączenia roboczego. Do takich zastosowań zaleca się stosowanie styczników.
