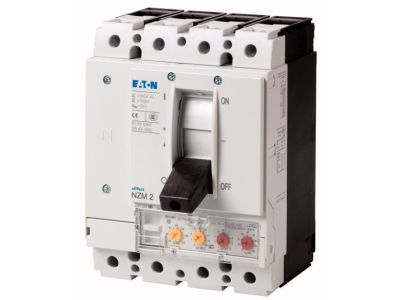

Wyłącznik mocy 4-bieg. 50kA 100A selektywny, NZMN2-4-VE100 | 265933 Eaton

Alternatywny kod produktu: NZMN2-4-VE100

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-4-VE100 (symbol 265933) to czterobiegunowe urządzenie selektywne przystosowane do montażu za pomocą modułowych grup funkcyjnych. Umożliwia bezpieczne zabezpieczanie obwodów o prądzie znamionowym 100A przy zdolności zwarciowej 50kA, co gwarantuje skuteczne wyłączenie nawet przy ekstremalnych prądach zwarciowych. Wyposażony w elektroniczny wyzwalacz zapewniający ochronę przeciążeniową z opóźnieniem czasowym oraz ochronę zwarciową bez opóźnienia, a także funkcje selektywności i ochrony generatora.

• Prąd znamionowy 100 A: Umożliwia zabezpieczanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Zdolność zwarciowa 50 kA: Gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarciowych, chroniąc personel i urządzenia.
• Elektroniczny wyzwalacz z regulacją czasową: Pozwala na precyzyjne dostosowanie charakterystyki przeciążeniowej do potrzeb instalacji.
• Selektywność: Umożliwia wyłączenie tylko uszkodzonego odcinka sieci, ograniczając zasięg awarii i zapewniając ciągłość zasilania pozostałych obwodów.
• Ochrona generatora: Specjalnie zaprojektowany tryb zabezpieczenia generatorów przed skutkami zwarć i przeciążeń, niezbędny w aplikacjach z własnym źródłem energii.

Zgodność z Normami

Wyłączniki serii NZM..-VE są przeznaczone do zastosowań zgodnych z wymaganiami rynku IEC. Posiadają certyfikację CE, potwierdzającą spełnienie podstawowych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących w Unii Europejskiej.

Zastosowanie

Dzięki selektywności, wysokiej zdolności zwarciowej i ochronie generatora, wyłącznik NZMN2-4-VE100 sprawdza się w wymagających instalacjach przemysłowych i rozdzielnicach głównych. Stosowany jest tam, gdzie priorytetem jest niezawodność i możliwość różnicowania czasów wyłączenia.

• Ochrona rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych oraz komercyjnych.
• Zabezpieczanie linii kablowych o dużym przekroju przed przeciążeniami i zwarciami.
• Instalacje z agregatami prądotwórczymi – dedykowana ochrona generatorów.
• Aplikacje wymagające selektywności, np. w wielopoziomowych układach rozdziału energii.

Wskazówki Montażowe

Montaż wyłącznika oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub za pomocą dedykowanych modułowych grup funkcyjnych – sposób montażu należy dostosować do dokumentacji producenta. Przekrój przewodów oraz moment dokręcania zacisków muszą być dobrane zgodnie z kartą katalogową, aby zapewnić prawidłowy przepływ prądu i uniknąć przegrzewania.

FAQ

• Jakie funkcje realizuje elektroniczny wyzwalacz? Wyzwalacz zapewnia ochronę przeciążeniową z nastawialnym opóźnieniem czasowym oraz ochronę zwarciową bez opóźnienia. Dodatkowo umożliwia ustawienie selektywności i trybu ochrony generatora.
• Czy wyłącznik jest przystosowany do pracy w rozdzielnicach zewnętrznych? Podany stopień ochrony nie został dostarczony – w standardowych warunkach wewnątrz rozdzielnicy przyjmuje się ochronę IP20. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkowe obudowy o wyższym IP.
• Co oznacza tryb selektywny? Umożliwia on taką koordynację czasową, że w przypadku zwarcia wyłącza się tylko wyłącznik w uszkodzonej gałęzi, podczas gdy pozostałe obwody pozostają pod napięciem. Jest to kluczowe dla ciągłości zasilania w instalacjach przemysłowych.
