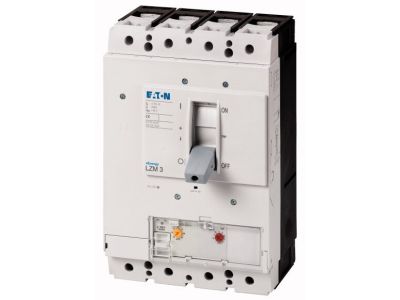

Wyłącznik mocy 4-bieg. 400A, LZMN3-4-A400-I | 116474 Eaton

Alternatywny kod produktu: LZMN3-4-A400-I

Opis i Kluczowe Cechy

Wyłącznik mocy czterobiegunowy o prądzie znamionowym 400 A, oznaczony symbolem LZMN3-4-A400-I (indeks 116474), należy do serii Power Defense wyposażonej w elektroniczny wyzwalacz typu Power Expert Release (PXR). Urządzenie łączy kompaktową budowę (dostępne w czterech rozmiarach) z możliwością konfiguracji i testowania przez zintegrowany interfejs micro-USB oraz oprogramowanie Power Xpert Protection Manager (PXPM). Elastyczny, modułowy system montażu i szeroka gama akcesoriów umożliwiają dostosowanie wyłącznika do wymagań konkretnej instalacji.

• Prąd znamionowy 400 A: Zapewnia bezpieczną ochronę obwodów o dużym obciążeniu, minimalizując ryzyko przeciążenia i zwarć.
• Elektronika wyzwalająca Power Expert Release (PXR): Umożliwia precyzyjne ustawienie parametrów wyzwalania oraz przeprowadzanie funkcji testowych bez konieczności demontażu urządzenia.
• Interfejs micro-USB: Pozwala na szybką konfigurację i odczyt danych diagnostycznych bezpośrednio z wyłącznika, skracając czas uruchomienia instalacji.
• Oprogramowanie Power Xpert Protection Manager (PXPM): Zapewnia zaawansowane zarządzanie, analizę i dokumentację ustawień ochronnych, ułatwiając prace serwisowe.
• Kompaktowa konstrukcja (cztery rozmiary): Oszczędza miejsce w rozdzielnicy, upraszcza zabudowę i pozwala na łatwą rozbudowę układu.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z wymaganiami norm międzynarodowych (IEC) oraz posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim.

Zastosowanie

Wyłącznik mocy LZMN3-4-A400-I znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem przy prądzie do 400 A. Dzięki elastycznym nastawom i funkcjom komunikacyjnym sprawdza się zarówno w prostych, jak i złożonych systemach dystrybucji energii.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odpływowych zasilających silniki, transformatory lub urządzenia o dużym poborze mocy.
• Stosowanie w instalacjach wymagających zdalnego monitorowania i konfiguracji parametrów wyzwalania (za pomocą interfejsu USB i oprogramowania PXPM).
• Budowa elastycznych systemów rozdziału energii z możliwością rozbudowy o dodatkowe akcesoria.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia (np. SEP). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie należy zamocować zgodnie z wytycznymi producenta – dopuszczalne są zarówno montaż na płycie, jak i w modułowych grupach funkcyjnych. Momenty dokręcania śrub, przekroje przewodów oraz długości odizolowania muszą być zgodne z dokumentacją techniczną. Po zakończeniu instalacji zaleca się przeprowadzenie testów funkcjonalnych z użyciem interfejsu micro-USB i oprogramowania PXPM.

FAQ

• Czy wyłącznik można konfigurować zdalnie? Bezpośrednia konfiguracja odbywa się przez port micro-USB na wyłączniku, a zaawansowane zarządzanie umożliwia oprogramowanie Power Xpert Protection Manager (PXPM) – zdalnie, po podłączeniu do komputera.
• Jakie akcesoria są dostępne do tego modelu? Producent oferuje szeroką gamę akcesoriów (np. wyzwalacze, styki pomocnicze, napędy), które są szczegółowo opisane w katalogu serii Power Defense.
• Czy wyłącznik nadaje się do ochrony silników? Elektronika PXR pozwala na konfigurowanie charakterystyk wyzwalania – po odpowiednim ustawieniu wyłącznik może chronić obwody silnikowe, jednak ostateczną decyzję należy podjąć na podstawie obliczeń i dokumentacji technicznej.
