Wyłącznik mocy 4-bieg. 36kA 125A, LZMC1-4-A125-I | 111916 Eaton

Alternatywny kod produktu: LZMC1-4-A125-I

Opis i Kluczowe Cechy

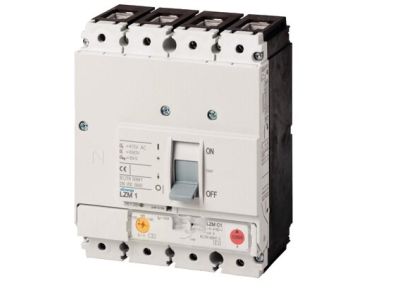

Wyłącznik mocy Eaton z serii Power Defense o symbolu LZMC1-4-A125-I (nr katalogowy 111916) to 4-biegunowy aparat kompaktowy przeznaczony do ochrony instalacji przed przeciążeniami i zwarciami. Wyposażony w elektroniczny wyzwalacz Power Expert Release (PXR) zapewnia prąd znamionowy 125 A oraz zdolność wyłączania 36 kA, gwarantując bezpieczną pracę nawet w sieciach o wysokich prądach zwarciowych. Dzięki kompaktowej budowie i modułowym grupom funkcji wyłącznik może być elastycznie rozbudowywany o akcesoria.

• Prąd znamionowy 125 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, minimalizuje ryzyko przegrzania przewodów i odbiorników.
• Zdolność wyłączania 36 kA: Skutecznie przerywa prądy zwarciowe o dużej wartości, chroniąc urządzenia i instalację przed uszkodzeniem.
• Elektroniczny wyzwalacz PXR: Umożliwia precyzyjne ustawienie charakterystyk zabezpieczeń przeciążeniowych i zwarciowych bezpośrednio przez interfejs micro-USB lub oprogramowanie Power Xpert Protection Manager (PXPM).
• Cztery kompaktowe rozmiary: Ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, a modułowa konstrukcja pozwala na łatwe dodawanie akcesoriów.
• Kompatybilność z rynkiem IEC: Gwarantuje zgodność z międzynarodowymi standardami bezpieczeństwa i jakości, niezbędną w instalacjach przemysłowych i komercyjnych.

Zgodność z Normami

Wyłącznik LZMC1-4-A125-I został zaprojektowany zgodnie z wymaganiami norm europejskich i rynku IEC. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt jest przeznaczony do stosowania w instalacjach elektrycznych opartych na standardach międzynarodowych.

Zastosowanie

Wyłącznik mocy serii Power Defense znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest niezawodna ochrona oraz możliwość konfiguracji zabezpieczeń. Sprawdza się w obiektach przemysłowych, handlowych i użyteczności publicznej.

• Ochrona obwodów zasilających w budynkach biurowych i magazynach.
• Zabezpieczenie silników, transformatorów i innych odbiorników o wysokim prądzie rozruchowym.
• Jako wyłącznik wejściowy w rozdzielnicach głównych w zakładach produkcyjnych.
• W systemach dystrybucji energii wymagających regulacji parametrów zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Należy przestrzegać momentów dokręcania połączeń oraz przekrojów przewodów zgodnie z dokumentacją techniczną producenta. Dla zapewnienia prawidłowej ochrony dobierz zabezpieczenie zwarciowe i przeciążeniowe do charakterystyki instalacji.

FAQ

• Jak skonfigurować parametry wyzwalacza PXR? Ustawienia zabezpieczeń można zmieniać bezpośrednio przez port micro-USB na wyłączniku, korzystając z darmowego oprogramowania Power Xpert Protection Manager (PXPM).
• Jaka jest maksymalna wartość prądu zwarciowego, przy której wyłącznik zadziała? Zdolność wyłączania wynosi 36 kA przy napięciu znamionowym (zgodnym z danymi producenta), co pozwala na bezpieczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych.
• Czy do wyłącznika można dołączyć akcesoria, np. styki pomocnicze? Tak, seria Power Defense oferuje modułowe grupy funkcji, które umożliwiają rozbudowę o styki pomocnicze, wyzwalacze napięciowe, napędy silnikowe i inne elementy.
