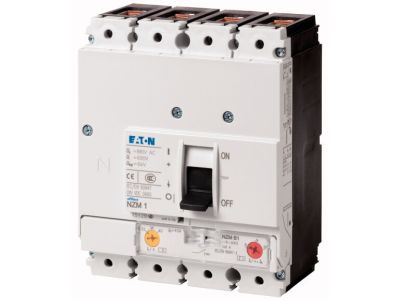

Wyłącznik mocy 4-bieg. 36kA 100A, NZMC1-4-A100 | 271416 Eaton

Alternatywny kod produktu: NZMC1-4-A100

Opis i Kluczowe Cechy

Wyłącznik mocy NZMC1-4-A100 (symbol 271416) to czterobiegunowy aparat o prądzie znamionowym 100 A i zdolności zwarciowej 36 kA, wyposażony w termomagnetyczny wyzwalacz. Przeznaczony do ochrony instalacji i kabli przed przeciążeniem i zwarciem. Montaż odbywa się za pomocą modułowych grup funkcyjnych, co ułatwia integrację w rozdzielnicach.

• Prąd znamionowy 100 A: pozwala zabezpieczać obwody o znacznym obciążeniu, np. w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zdolność zwarciowa 36 kA: gwarantuje skuteczne wyłączenie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej, zwiększając poziom bezpieczeństwa.
• Wyzwalacz termomagnetyczny: zapewnia precyzyjną ochronę przed przeciążeniem (zadziałanie bimetalem) oraz zwarciem (zadziałanie elektromagnesem), bez konieczności stosowania dodatkowych zabezpieczeń.
• 4 bieguny: umożliwia jednoczesne rozłączanie wszystkich przewodów fazowych i neutralnego (w zależności od konfiguracji sieci), co jest wymagane w obwodach trójfazowych.
• Montaż modułowy: ułatwia szybką instalację w rozdzielnicach przy użyciu standardowych szyn i grup funkcyjnych, skracając czas prac elektroinstalacyjnych.

Zgodność z Normami

Wyłącznik NZMC1-4-A100 spełnia wymagania rynku IEC. Posiada certyfikat CE. Konstrukcja i parametry są zgodne z europejskimi standardami dla wyłączników mocy. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik mocy 100 A 36 kA znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i urządzeń przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielnicach w obiektach komercyjnych i przemysłowych.

• Ochrona głównych linii zasilających w budynkach użyteczności publicznej, halach produkcyjnych i magazynach.
• Zabezpieczenie obwodów odbiorczych o dużym poborze prądu, np. instalacji grzewczych, klimatyzacyjnych czy maszyn przemysłowych.
• Stosowanie w rozdzielnicach głównych (RG) oraz podrozdzielnicach (RP) jako wyłącznik główny lub odpływowy.
• Integracja z systemami automatyki budynkowej jako element selektywnego wyłączania przy użyciu modułów funkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika mocy NZMC1-4-A100 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie instaluj na szynie DIN TH35 (lub równoważnej) zgodnie z dokumentacją producenta. Dobierz przekrój przewodów odpowiednio do prądu znamionowego 100 A. Moment dokręcania zacisków oraz zalecane przekroje podano w instrukcji montażu dołączonej do produktu. Pamiętaj o zachowaniu odstępów izolacyjnych i nieprzekraczaniu parametrów granicznych.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NZMC1-4-A100? Zdolność zwarciowa wynosi 36 kA – wartość ta gwarantuje bezpieczne wyłączenie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej.
• Czy wyłącznik zabezpiecza przed przeciążeniem? Tak, wyzwalacz termomagnetyczny zawiera bimetal reagujący na przeciążenie oraz elektromagnes reagujący na zwarcie, co zapewnia kompleksową ochronę instalacji i kabli.
• Do jakich obwodów jest przeznaczony ten wyłącznik? Przeznaczony do ochrony instalacji i kabli w obwodach trójfazowych o prądzie znamionowym do 100 A, typowo w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych i komercyjnych.
