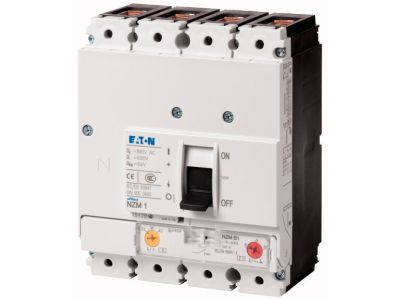

Wyłącznik mocy 4-bieg. 25kA, 80A, NZMB1-4-A80 | 265805 Eaton

Alternatywny kod produktu: NZMB1-4-A80

Opis i Kluczowe Cechy

Wyłącznik mocy NZMB1-4-A80 (symbol 265805) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 80 A i zdolności wyłączania zwarciowego 25 kA. Termomagnetyczny wyzwalacz łączy ochronę przeciążeniową i zwarciową, co gwarantuje skuteczną ochronę przewodów i odbiorników w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 80 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając margines bezpieczeństwa i unikając niekontrolowanych zadziałań.
• Zdolność wyłączania 25 kA: Skutecznie przerywa prądy zwarciowe o wysokiej energii, chroniąc instalację przed uszkodzeniami mechanicznymi i termicznymi.
• Termomagnetyczny wyzwalacz: Łączy człon termiczny (przeciążeniowy) i magnetyczny (zwarciowy) w jednym mechanizmie, co zapewnia selektywną i szybką reakcję na różne rodzaje zakłóceń.
• Konstrukcja 4-biegunowa: Zabezpiecza wszystkie trzy fazy oraz przewód neutralny (N), co jest wymagane w sieciach trójfazowych z odbiornikami jednofazowymi.
• Elastyczny montaż modułowy: Wyłącznik może być instalowany w rozdzielnicach na szynie DIN TH35 lub na płycie montażowej, co ułatwia integrację z istniejącą zabudową.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw Unii Europejskiej. Posiada oznaczenie CE i spełnia standardy branżowe dla wyłączników mocy stosowanych na rynku IEC. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik NZMB1-4-A80 przeznaczony jest do ochrony kabli, przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona głównych linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Zabezpieczenie odbiorników o dużym poborze mocy (silniki, piece, transformatory).
• Stosowanie w tablicach rozdzielczych obiektów komercyjnych, magazynowych i infrastrukturalnych.
• Ochrona instalacji w systemach automatyki budynkowej i sterowania gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika mocy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Urządzenie mocuje się na szynie TH35 (DIN) lub przykręca do płyty montażowej zgodnie z wytycznymi producenta. Moment dokręcania śrub zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną i obowiązującymi normami (np. PN-HD 60364).

FAQ

• Czy wyłącznik jest wyposażony w podświetlenie? Nie, standardowe wyłączniki mocy serii NZM..-A nie posiadają podświetlenia. Sygnalizacja stanu załączenia może być realizowana za pomocą dodatkowych modułów pomocniczych (jeśli przewidziane w dokumentacji).
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych producent nie określa konkretnej wartości IP. Standardowo aparatura montowana wewnątrz rozdzielnic posiada stopień ochrony IP20. W przypadku instalacji w warunkach podwyższonej wilgotności lub zapylenia należy dobrać odpowiednią obudowę zewnętrzną.
• Czy wyłącznik nadaje się do pracy ciągłej z prądem znamionowym 80 A? Tak, został zaprojektowany do pracy ciągłej przy obciążeniu nieprzekraczającym 80 A. Należy jednak uwzględnić współczynniki korekcyjne temperatury otoczenia oraz warunków zabudowy – szczegółowe dane znajdują się w karcie katalogowej produktu.
