Wyłącznik mocy 4-bieg. 25kA 32A, NZMB1-4-A32 | 281241 Eaton

Alternatywny kod produktu: NZMB1-4-A32

Opis i Kluczowe Cechy

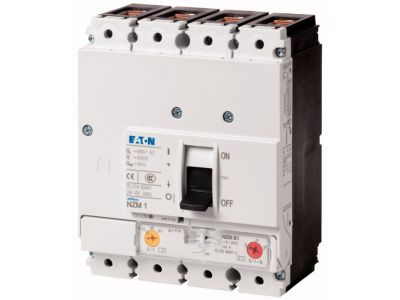

Wyłącznik mocy NZMB1-4-A32 (nr katalogowy 281241) to czterobiegunowy wyłącznik o prądzie znamionowym 32 A i zdolności zwarciowej 25 kA. Wyposażony w termomagnetyczny wyzwalacz zapewnia skuteczną ochronę instalacji i kabli przed przeciążeniem oraz zwarciem. Urządzenie przeznaczone jest do montażu w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest wysoka selektywność i niezawodność.

• Prąd znamionowy 32 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealny do zasilania silników, odbiorników przemysłowych.
• Zdolność zwarciowa 25 kA: pewne wyłączenie nawet przy wysokich prądach zwarciowych, zapewniające ochronę osób i mienia.
• 4 bieguny (3 fazy + N): kompletna ochrona w układach trójfazowych z przewodem neutralnym, upraszcza projektowanie rozdzielnic.
• Wyzwalacz termomagnetyczny: łączy zabezpieczenie przeciążeniowe (termiczne) i zwarciowe (magnetyczne) w jednym urządzeniu – redukuje liczbę elementów w szafie.
• Modułowa konstrukcja: montaż za pomocą grup funkcyjnych umożliwia elastyczne rozbudowywanie rozdzielnicy i szybką wymianę.

Zgodność z Normami

Wyłącznik NZMB1-4-A32 zaprojektowano zgodnie z wymaganiami międzynarodowych norm IEC dla wyłączników mocy. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim.

Zastosowanie

Dzięki parametrom i wytrzymałej konstrukcji wyłącznik sprawdza się w wymagających instalacjach przemysłowych i komercyjnych. Stosuje się go przede wszystkim do:

• Ochrony przewodów i kabli zasilających w rozdzielnicach głównych i podrozdzielniach
• Zabezpieczenia silników elektrycznych, sprężarek, pomp i innych odbiorników o dużym poborze prądu
• Jako główny wyłącznik w szafach sterowniczych maszyn i urządzeń produkcyjnych
• W systemach automatyki budynkowej, gdzie wymagana jest selektywność i zdolność wyłączania wysokich prądów zwarciowych

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN) lub płycie montażowej zgodnie z instrukcją producenta. Przekrój przyłączanych przewodów dobierz do prądu znamionowego 32 A oraz spodziewanego obciążenia. Momenty dokręcania śrub zacisków stosuj według wartości podanych w dokumentacji technicznej.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W standardowym wykonaniu NZMB1-4-A32 nie jest wyposażony w podświetlenie. Stan załączenia/wyłączenia można odczytać z położenia dźwigni mechanizmu.
• Jaki jest stopień ochrony obudowy (IP)? Stopień ochrony zależy od zastosowanej rozdzielnicy. Sam wyłącznik przeznaczony jest do montażu wewnątrz szafy, gdzie zapewnione jest IP co najmniej IP20 (typowe dla aparatury w rozdzielnicy).
• Jak działa wyzwalacz termomagnetyczny? Część termiczna (bimetal) reaguje na długotrwałe przeciążenie – powoli nagrzewa się i wyzwala wyłącznik przy prądzie przekraczającym wartość znamionową. Część magnetyczna (cecha) działa natychmiastowo przy gwałtownym wzroście prądu (zwarciu), zapewniając szybkie odcięcie obwodu.
