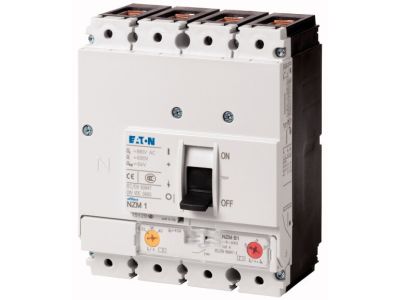

Wyłącznik mocy 4-bieg. 25kA 100A, NZMB1-4-A100 | 265807 Eaton

Alternatywny kod produktu: NZMB1-4-A100

Opis i Kluczowe Cechy

Wyłącznik mocy NZMB1-4-A100 (nr katalogowy 265807) to 4-biegunowy wyłącznik automatyczny o prądzie znamionowym 100 A i zdolności łączeniowej 25 kA przy napięciu 400/415 V AC 50 Hz. Przeznaczony do ochrony systemów i kabli przed przeciążeniami oraz zwarciami, zapewnia niezawodne odłączanie wszystkich biegunów w instalacjach trójfazowych.

• 4-biegunowa konstrukcja: Odłączanie wszystkich faz i przewodu neutralnego w jednym urządzeniu – pełna ochrona i izolacja obwodu trójfazowego.
• Prąd znamionowy 100 A (In = Iu): Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania – odpowiedni do głównych linii zasilających.
• Zdolność łączeniowa Icu 25 kA: Wysoka skuteczność wyłączania prądów zwarciowych przy 400/415 V AC – gwarancja bezpieczeństwa nawet w trudnych warunkach sieci przemysłowej.
• Norma IEC: Spełnienie międzynarodowych wymagań normatywnych – potwierdzenie jakości i zgodności z europejskimi standardami.
• Zaciski skrzynkowe: Pewne i łatwe podłączenie przewodów o dużych przekrojach – skraca czas montażu i zwiększa niezawodność połączeń.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC (International Electrotechnical Commission) w zakresie wyłączników automatycznych, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik mocy NZMB1-4-A100 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciem i przeciążeniem oraz możliwość ręcznego odłączenia zasilania.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie obwodów odbiorników o dużym poborze prądu (maszyny, agregaty, centrale wentylacyjne).
• Odłączanie zasilania w układach automatyki i sterowania rozdzielczego.
• Stosowanie jako wyłącznik główny w instalacjach o napięciu 400 V AC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 100 A. Moment dokręcania śrub zacisków skrzynkowych – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność łączeniowa tego wyłącznika? Zdolność łączeniowa zwarciowa Icu wynosi 25 kA przy napięciu 400/415 V AC 50 Hz.
• Jaki prąd znamionowy ma wyłącznik NZMB1-4-A100? Prąd znamionowy (In) wynosi 100 A, równy znamionowemu prądowi ciągłemu (Iu).
• Ile biegunów posiada wyłącznik? Jest to wyłącznik 4-biegunowy – umożliwia jednoczesne odłączanie trzech faz oraz przewodu neutralnego.
