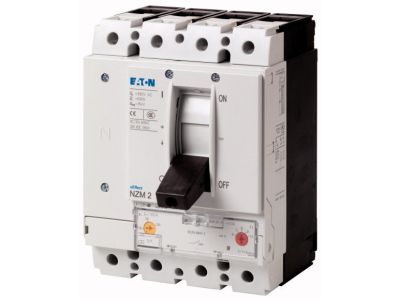

Wyłącznik mocy 4-bieg. 150kA 300A NZMH2-4-A300 | 107588 Eaton

Alternatywny kod produktu: NZMH2-4-A300

Opis i Kluczowe Cechy

Wyłącznik mocy NZMH2-4-A300 (symbol 107588) to 4-biegunowe urządzenie ochronne przeznaczone do stałej instalacji z połączeniem śrubowym. Jego znamionowy prąd ciągły wynosi 300 A, a zdolność łączeniowa Icu przy 400/415 V 50 Hz sięga 150 kA – co przekłada się na skuteczną ochronę nawet przy ekstremalnych warunkach zwarciowych. Urządzenie zapewnia ochronę systemów i kabli, minimalizując ryzyko awarii i przestojów.

• Prąd znamionowy 300 A: Pozwala na bezpieczne zasilanie obwodów o dużym zapotrzebowaniu mocy, bez ryzyka przegrzania torów prądowych.
• Zdolność łączeniowa 150 kA (400/415 V AC): Gwarantuje pewne wyłączanie zwarć o bardzo wysokim prądzie, chroniąc instalację i podłączone urządzenia.
• 4 bieguny: Umożliwia kompleksową ochronę w sieciach trójfazowych z przewodem neutralnym (3L+N).
• Ochrona systemu i kabli: Funkcja ochronna dedykowana zabezpieczeniu przewodów oraz całego systemu dystrybucji energii przed przeciążeniami i zwarciami.
• Połączenie śrubowe i instalacja stała: Trwałe i pewne przyłączenie przewodów, idealne do rozdzielnic głównych i przemysłowych.

Zgodność z Normami

Wyłącznik NZMH2-4-A300 spełnia wymagania normy IEC, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych. Posiada certyfikat CE, dopuszczający go do obrotu na terenie UE.

Zastosowanie

Dzięki wysokiej zdolności łączeniowej i dużemu prądowi znamionowemu wyłącznik sprawdza się w wymagających instalacjach przemysłowych i komercyjnych. Stosowany jest tam, gdzie wymagana jest pewna ochrona kabli oraz niezawodne wyłączanie zwarć o ekstremalnych wartościach.

• Ochrona głównych obwodów rozdzielczych w zakładach produkcyjnych i halach magazynowych.
• Zabezpieczenie linii kablowych o dużym przekroju w sieciach trójfazowych (3L+N).
• Rozdzielnice główne w obiektach użyteczności publicznej, gdzie wymagana jest ciągłość zasilania i szybkie wyłączanie zwarć.
• Aplikacje z wysokim prądem zwarcia (np. w pobliżu transformatorów SN/nN).

Wskazówki Montażowe

Montaż wyłącznika mocy NZMH2-4-A300 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji stałej – należy je zamocować zgodnie z dokumentacją producenta, zapewniając odpowiednią wentylację. Połączenia śrubowe wykonać momentem dokręcania podanym w karcie katalogowej. Przekrój przewodów dobrać do prądu znamionowego 300 A oraz warunków zwarciowych w obwodzie.

FAQ

• Jaka jest zdolność łączeniowa przy 400/415 V? Zdolność łączeniowa Icu wynosi 150 kA przy 400/415 V 50 Hz, co zapewnia skuteczną ochronę przy bardzo dużych prądach zwarciowych.
• Czy wyłącznik ma regulowany prąd znamionowy? W danych katalogowych nie podano informacji o regulacji – prąd znamionowy jest stały i wynosi 300 A. W razie potrzeby należy dobrać odpowiedni model z serii NZM.
• Do jakiego typu instalacji jest przeznaczony? Wyłącznik przeznaczony jest do instalacji stałej, z połączeniami śrubowymi. Może być montowany wyłącznie w suchych pomieszczeniach, wewnątrz rozdzielnic o odpowiednim stopniu ochrony (np. IP20).
