Wyłączniki IEC, Frame 160, 63 A, 3-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1163-4EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11634EF320AA0

Opis i Kluczowe Cechy

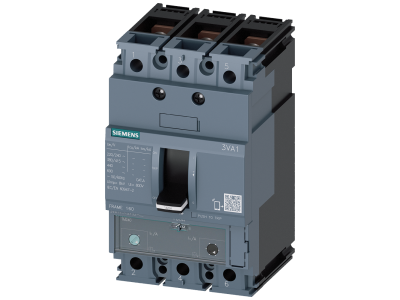

Wyłącznik kompaktowy Siemens 3VA1163-4EF32-0AA0 (seria 3VA1, Frame 160) to trójbiegunowe urządzenie ochronne o znamionowym prądzie ciągłym In = 63 A i zdolności łączeniowej Icu = 36 kA przy 415 V AC. Dzięki wbudowanemu wyzwalaczowi termomagnetycznemu TM240 z funkcją ATAM zapewnia precyzyjną ochronę przed przeciążeniem i zwarciem. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż w szafach sterowniczych i rozdzielnicach przemysłowych. Szerokość modułu (Frame 160) pozwala na kompaktową zabudowę przy zachowaniu wysokiej wydajności.

• Znamionowy prąd ciągły In = 63 A: Przeznaczony do obwodów o znacznym obciążeniu – zapewnia bezpieczną pracę bez ryzyka przegrzania styków w instalacjach przemysłowych i infrastrukturalnych.
• Zdolność łączeniowa Icu = 36 kA (415 V AC): Gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc urządzenia i przewody przed uszkodzeniem.
• Wyzwalacz termomagnetyczny TM240 (regulacja przeciążenia Ir = 44…63 A): Umożliwia dopasowanie progu przeciążeniowego do rzeczywistego obciążenia, co zwiększa selektywność i ogranicza niepotrzebne wyłączenia.
• Regulacja prądu zwarciowego Ii = 5…10 × In: Pozwala na optymalne ustawienie charakterystyki wyzwalania magnetycznego w zależności od typu odbiornika (np. silniki, transformatory).
• Przyłącze płaskie śrubowe: Ułatwia szybki, bezpieczny montaż przewodów o odpowiednim przekroju – eliminuje potrzebę stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1163-4EF32-0AA0 został zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników niskiego napięcia. Spełnia europejskie standardy bezpieczeństwa i posiada certyfikację CE, co potwierdza jego niezawodność w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik 3VA1 jest dedykowany do ochrony rozruszników, silników oraz instalacji odbiorczych w systemach przemysłowych i energetycznych. Dzięki regulowanemu wyzwalaczowi termomagnetycznemu sprawdza się w aplikacjach wymagających selektywnej ochrony przed przeciążeniem i zwarciem.

• Ochrona rozruszników silników elektrycznych przed zwarciem i przeciążeniem – w połączeniu ze stycznikiem i przekaźnikiem przeciążeniowym.
• Zabezpieczenie głównych linii rozdzielczych w rozdzielnicach przemysłowych i infrastrukturalnych (obiekty użyteczności publicznej, zakłady produkcyjne).
• Ochrona odbiorników o charakterze rezystancyjnym (np. grzałki, piece) w aplikacjach wymagających precyzyjnej regulacji prądu przeciążeniowego.
• Stosowanie jako wyłącznik główny lub odłącznik w szafach sterowniczych z przyłączem płaskim śrubowym dla przewodów miedzianych i aluminiowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika kompaktowego 3VA1163-4EF32-0AA0 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montować na szynie DIN TH35 lub bezpośrednio na płycie montażowej (w zależności od wybranej metody – montaż stały). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (do 63 A) oraz zaleceniami producenta zawartymi w dokumentacji. Momenty dokręcania śrub zacisków stosować według specyfikacji podanej na obudowie lub w karcie katalogowej.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego (Ir) i zwarciowego (Ii)? Wyzwalacz termomagnetyczny TM240 umożliwia regulację prądu przeciążeniowego Ir w zakresie od 44 A do 63 A (wartość ustawiana płynnie). Prąd zwarciowy Ii można ustawić w zakresie od 5 do 10 razy wartości znamionowego prądu ciągłego In (czyli 5…10 × 63 A = 315…630 A).
• Jakie napięcie znamionowe pracy ma ten wyłącznik? Wyłącznik przeznaczony jest do pracy przy napięciu do 415 V AC (przy którym gwarantowana jest zdolność łączeniowa Icu = 36 kA). Może być stosowany w sieciach trójfazowych o napięciu znamionowym 230/400 V lub 240/415 V.
• Czy wyłącznik można montować na szynie DIN? Model 3VA1163-4EF32-0AA0 (Frame 160) przystosowany jest do montażu stałego za pomocą przyłącza płaskiego śrubowego. Nie przewidziano adaptera do szyny DIN – montaż odbywa się bezpośrednio na płycie montażowej lub w rozdzielnicy przemysłowej. W przypadku potrzeby montażu wtykowego należy wybrać odpowiednią wersję wyłącznika z serii 3VA.
