Wyłącznik mocy 3P, 25kA, wyzw. TM EB2 125/3L 100A 3p | 004671025 Eti

Alternatywny kod produktu: EB2 125/3L 100A 3p

Opis i Kluczowe Cechy

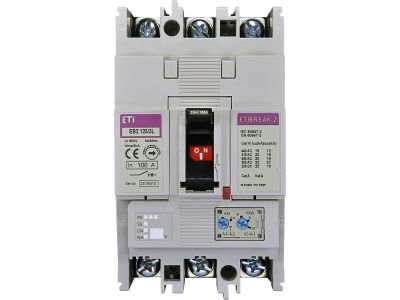

Wyłącznik mocy 3-biegunowy (3P) z wyzwalaczem termomagnetycznym (TM) serii EB2 125/3L o prądzie znamionowym 100 A i zdolności wyłączania zwarciowego 25 kA. Symbol katalogowy: 004671025. Dzięki dużej zdolności wyłączania i wyzwalaczowi TM urządzenie zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem, minimalizując ryzyko uszkodzenia instalacji i odbiorników.

• Prąd znamionowy 100 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu w instalacjach przemysłowych i komercyjnych.
• Zdolność wyłączania zwarciowego 25 kA: gwarantuje bezpieczne przerwanie prądów zwarciowych o wysokiej wartości, chroniąc aparaturę i przewody.
• Wyzwalacz termomagnetyczny (TM): łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) w jednym urządzeniu – niezawodna i szybka reakcja na nieprawidłowości.
• Konstrukcja 3-biegunowa (3P): przeznaczona do obwodów trójfazowych, łatwa integracja z rozdzielnicami i szafami sterowniczymi.
• Oznaczenie serii EB2 125/3L: sprawdzona seria wyłączników kompaktowych o kompaktowych wymiarach, dostosowana do montażu na szynie TH35 lub w rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania stawiane nowoczesnym wyłącznikom mocy stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik mocy EB2 125/3L znajduje zastosowanie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów przed przeciążeniem i zwarciem, zwłaszcza w układach trójfazowych.

• Zabezpieczenie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i przemysłowych.
• Ochrona instalacji zasilających maszyny, urządzenia technologiczne oraz systemy klimatyzacyjne o dużym poborze mocy.
• Stosowanie jako wyłącznik główny w tablicach rozdzielczych i szafach sterowniczych – możliwość ręcznego odłączenia napięcia.
• Element systemów automatycznego zarządzania energią – integracja z wyzwalaczami wzrostowymi lub napędami silnikowymi (w zależności od konfiguracji).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub przykręca do wsporników w rozdzielnicy. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę prąd znamionowy 100 A.

FAQ

• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Zdolność wyłączania wynosi 25 kA – wystarczająca do bezpiecznego odcięcia dużych prądów zwarciowych w typowych instalacjach przemysłowych.
• Czy wyłącznik posiada zabezpieczenie przeciążeniowe i zwarciowe? Tak, wyzwalacz termomagnetyczny (TM) realizuje obie funkcje: człon termiczny chroni przed przeciążeniem, a magnetyczny – przed zwarciem.
• Czy wyłącznik nadaje się do montażu na szynie TH35? Tak, konstrukcja serii EB2 125/3L umożliwia montaż zarówno na szynie TH35, jak i przykręcenie do panelu rozdzielnicy – w zależności od preferencji instalatora.
