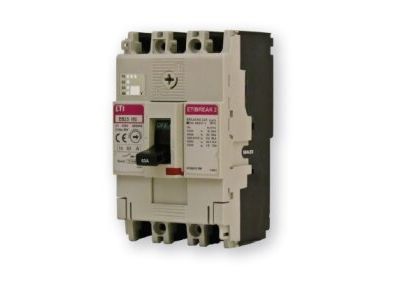

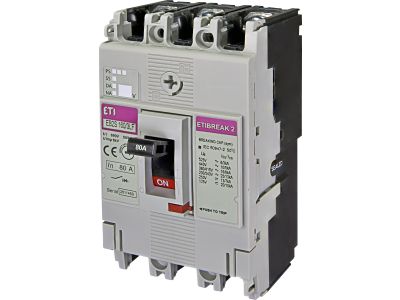

Wyłącznik mocy 3P, 16kA, wyzwalacz TM (bez regulacji) EB2S 160/3LF, 80A, 3P | 004671808 Eti

Alternatywny kod produktu: EB2S 160/3LF 80A 3p

Opis i Kluczowe Cechy

Wyłącznik mocy 3P o symbolu EB2S 160/3LF (nr katalogowy 004671808) przeznaczony do ochrony obwodów elektrycznych. Wyposażony w wyzwalacz termomagnetyczny (TM) bez możliwości regulacji, zapewnia stałą charakterystykę wyłączenia dla prądów przeciążeniowych i zwarciowych. Zdolność zwarciowa 16 kA gwarantuje skuteczne przerywanie największych prądów awaryjnych, a prąd nominalny 80 A sprawia, że wyłącznik nadaje się do zasilania linii o znacznym obciążeniu w instalacjach trójfazowych.

• Prąd nominalny 80 A: Umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu bez ryzyka przegrzania aparatu – idealny do zabezpieczania linii zasilających maszyny, rozdzielnice główne i przemysłowe odbiorniki.
• Zdolność zwarciowa 16 kA: Skutecznie przerywa prądy zwarciowe do 16 kA, chroniąc instalację przed uszkodzeniami i minimalizując ryzyko pożaru w warunkach awarii.
• Wyzwalacz termomagnetyczny (TM) bez regulacji: Stała charakterystyka wyzwalania upraszcza dobór i montaż – nie wymaga dodatkowego ustawiania parametrów, co zwiększa niezawodność i powtarzalność działania.
• 3 bieguny (3P): Przeznaczony do trójfazowych obwodów prądu przemiennego, umożliwia jednoczesne odłączanie wszystkich faz, co jest wymagane w systemach bez przewodu neutralnego.
• Symbol EB2S 160/3LF: Łatwa identyfikacja produktu – ułatwia zamówienia, magazynowanie i serwis, gwarantuje zgodność z danymi katalogowymi producenta.

Zgodność z Normami

Wyłącznik mocy EB2S 160/3LF został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Dokładne numery norm podano w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik mocy EB2S 160/3LF znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej w systemach trójfazowych. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących rozdzielnic.

• Zabezpieczanie obwodów głównych w rozdzielnicach przemysłowych i komercyjnych – linie zasilające maszyny, urządzenia produkcyjne i centrale wentylacyjne.
• Ochrona doprowadzeń do rozdzielnic podrzędnych, kondensatorów baterii korekcji mocy biernej oraz stacji transformatorowych nn.
• Stosowanie w instalacjach bezprzekaźnikowych tam, gdzie wymagana jest stała charakterystyka wyzwalacza TM bez regulacji, np. w budynkach użyteczności publicznej.
• Jako wyłącznik główny dla trójfazowych odbiorników o prądzie znamionowym do 80 A, takich jak pompy, sprężarki czy piece przemysłowe.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mocy EB2S 160/3LF może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wyłącznik montuj na płycie montażowej lub wsporniku zgodnie z instrukcją producenta. Używaj przewodów o przekroju dobranym do prądu 80 A i spodziewanego prądu zwarciowego (zalecany min. 25 mm² Cu). Dokręć zaciski śrubowe momentem wskazanym w dokumentacji – typowo od 2,5 do 4,5 Nm. Nie dokręcaj z nadmierną siłą, aby nie uszkodzić obudowy.

FAQ

• Czy wyzwalacz TM w tym wyłączniku można regulować? Nie, wyzwalacz termomagnetyczny (TM) w modelu EB2S 160/3LF jest ustawiony fabrycznie i nie podlega regulacji. Zapewnia to stałą charakterystykę i eliminuje ryzyko błędnego ustawienia w trakcie eksploatacji.
• Jaka jest zdolność zwarciowa wyłącznika? Producent deklaruje zdolność zwarciową 16 kA (przy napięciu znamionowym – patrz karta katalogowa). Oznacza to, że wyłącznik bezpiecznie przerywa prądy zwarciowe do 16 kA, co jest typowe dla rozdzielnic głównych w średniej wielkości obiektach.
• Czy wyłącznik można montować na szynie TH35 (DIN)? Sposób montażu zależy od konstrukcji aparatu. Dla modelu EB2S 160/3LF szczegółowe informacje o zalecanym mocowaniu znajdują się w dokumentacji technicznej producenta. W razie wątpliwości skontaktuj się z naszym działem technicznym.
